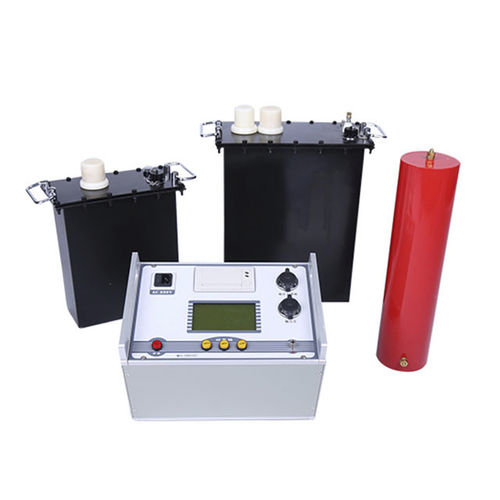

Strom-Testkit

Spannungmanuellautomatisch

VLF bedeutet "Very Low Frequency" und wird bei der AC-Hipot-Prüfung von Stromkabeln, Transformatoren, Schaltanlagen und anderen elektrischen Geräten verwendet. Ein VLF-Hipot ist ein Wechselstromprüfgerät mit einer Ausgangsfrequenz von 0,1 Hz oder weniger anstelle von 50/60 Hz. Obwohl die Frequenz sehr niedrig ist, handelt es sich immer noch um einen Wechselstrom mit Polaritätsumkehrungen in jedem Halbzyklus. Bei einer Ausgangsfrequenz von 0,1 Hz anstelle von 60 Hz werden 600-mal weniger Strom und Leistung benötigt, um eine Wechselspannung an eine kapazitive Last, z. B. ein langes Kabel, anzulegen. Merkmale mikroprozessorgesteuert, kann die Spannung automatisch ein- und ausgeschaltet, gemessen und geschützt werden. Manuelle Eingriffe sind auch während der automatischen Spannungserhöhung möglich. ♦ Tragbar, leicht zu bewegen. ♦ Großes LCD-Display kann die Wellenform deutlich anzeigen, und der Prüfbericht kann mit dem eingebauten Drucker ausgedruckt werden. ♦ Die Daten von Strom, Spannung und Wellenform können auf der HV-Seite abgetastet werden. ♦ Überspannungsschutz: Wenn der Ausgang über die Begrenzung hinausgeht, schaltet sich das Steuergerät innerhalb von 20 ms ab. ♦ Überstromschutz: Doppelter Hoch- und Niederspannungsschutz, der Präzisionswert des Abschaltschutzes kann auf der HV-Seite eingestellt werden. Wenn der Strom auf der Niederspannungsseite den Nennwert überschreitet, schaltet sich das Steuergerät innerhalb von 20 ms ab. ♦ HV-Ausgangsschutzwiderstand ist im Booster eingebaut, es muss kein externer Widerstand angeschlossen werden. ♦ Durch die Anpassung von Hoch- und Niederspannungsregelkreisen mit negativer Rückkopplung gibt es keinen kapazitiven Anstiegseffekt während der Ausgabe. Spezifikationen Maximale Ausgangsspannung: 80Kv Peak Ausgangsmodus Einzelanschluss oder Tandemleitung Maximale Lastkapazität, VLF 1mF @ Bis zu 2,5uF bei reduzierter Frequenz
