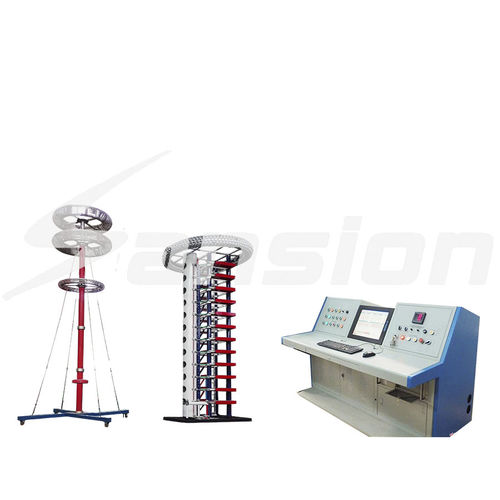

Schockspannungs-Testsystem SXCF

Dieses Impulsprüfsystem wird für die Durchführung von Standard-Blitzstoßspannungs-Vollwellen- und Betriebswellenprüfungen an Hochspannungsgeräten wie Leistungskondensatoren, Abstandshaltern, Durchführungen, Leistungstransformatoren und Stromwandlern/Prüfgeräten verwendet. Hauptparameter für das System: ♦ Nennspannung: 200kV/300kV/400kV/800kV oder nach Kundenwunsch ♦ Nennspannung der Stufe: 100kV ♦ Nennstufenenergie: 2,5kJ ♦ Stufe Impulskapazität: 0.5µF ♦ Anzahl der Stufen: 2/3/4/8 Stufen bei kundenspezifischen ♦ Impulsspannungs-Wellenform: wird erzeugt, wenn die Lastkapazität 300-3000pF beträgt. T1=1.2µs±30%, T2=50µs±20%, Standard-Blitzstoßspannung volle Wellenform der Spitzenspannung deviation≤3%; Standardbetriebswellenform 250 ± 20%/2500 ± 60%. Die Parameter und Fehler dieser 2 Impulsspannungswellenformen entsprechen den nationalen Anforderungen der Normen GB311.1 und GB16927.1 sowie der IEC-Norm. ♦ Spannungsausnutzungsfaktor: Standardblitzstoßspannungswellenform ≥90%, wenn die Lastkapazität unter 1000pF liegt, Standardbetriebsstoßspannungswellenform≥80%, wenn die Lastkapazität unter 2000pF liegt. Wellenform der Standard-Betriebs-Stoßspannung ≥70%. sperrbereich: Pegelspannung liegt im Bereich von 20%-100% der Nennspannung, positiver und negativer Sperrbereich nicht unter 25%. ♦ Unkontrollierte Rate der synchronen Entladung: <5% ♦ Min.Ausgangsspannung: ≥±20% der Nennspannung. ♦ Instabilität der Entladespannung: <±1.0% ♦ Kontinuierliche Zeit: Über 2/3 der Nennspannung, kontinuierlicher Betrieb beim Laden und Entladen einmal alle 120s. Unter 2/3 der Nennspannung, kontinuierliches Arbeiten beim Laden und Entladen einmal alle 60s.
