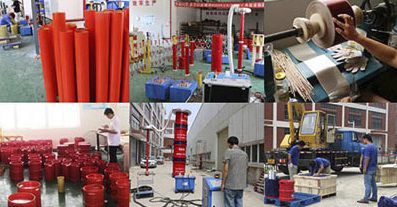

Testsystem mit variabler Resonanzfrequenz SKBP

für Kabel

Prüfobjekt und Anforderung Das System ist speziell für die Prüfung der Wechselspannungsfestigkeit der unten aufgeführten Gegenstände mit den unten aufgeführten Spezifikationen und Anforderungen ausgelegt. Merkmale Bestimmung der Kapazität der Anlage: es werden 4 Stück Drosselspulen entworfen, jede Drosselspule ist 2500 kVA/150kV. Kapazität Betrag ist 10000kVA. Bestimmung: 1) Wann soll die Wechselspannungsprüfung an einem 170kV 2000mm2 10kM Stromkabel durchgeführt werden. Mit 4pcs Drosseln in parallelen. Ausgang 150kV/66,6A, der Prüfstrom wird wie folgt berechnet: I=U×103×ω×C×10-6=66A （U：150kV，C：2uF，ω＝2πf (f=35Hz)） 2) Wann wird die Wechselspannungsfestigkeit eines 400kV 2000mm2 5kM Stromkabels geprüft? Verwenden Sie 2 Stück Drosseln in Serie und dann diese beiden Gruppen in parallel geschaltet. Ausgang 300kV/33.3A, der Prüfstrom wird wie folgt berechnet: I=U×103×ω×C×10-6=29A （U：220kV，C：0.6uF，ω＝2πf (f=35Hz)） 3) Bei der Prüfung der Wechselspannungsfestigkeit von GIS-Anlagen mit einer Spannung von 400 kV und darunter beträgt die Kapazität 0,02 uF, Bei Verwendung von 4 Stück Drosseln in Reihe, Leistung 600kVA/16,6A, werden Resonanzfrequenz und Prüfstrom wie folgt berechnet: I=U×103×ω×C×10-6=3.3A （U：512kV，C：0.02uF，ω＝2πf (f=50Hz)）
