Testsystem mit variabler Resonanzfrequenz SXBP

für Kabel

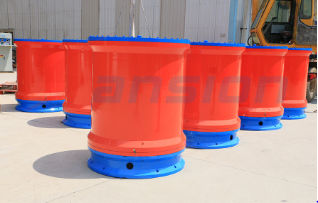

Testobjekt: Seekabel Merkmale Bestimmung der Kapazität der Ausrüstung: es werden 4 Stück Reaktoren entworfen, jeder Reaktor ist 7000kVA/190KV. Kapazität Betrag ist 28000kVA. Bestimmung: Konfigurationen der Hochspannungsdrossel, des Verteilers, des Generators mit variabler Frequenz und des Erregertransformators: ♦ Hochspannungsdrosseln: 190kV/36,8A/60min/4 Stück in Serie, angewandt auf Wechselspannungsfestigkeitsprüfung. ♦ Teiler: 400kV/1000pF (in zwei Teilen), jedes Teil für 400kV/2000pF ausgelegt. Zwei Teile werden bei Hochspannungsmessungen und im Leerlauf des Systems in Resonanz verwendet. ♦ Generator mit variabler Frequenz: 1500kW, Eingang 380V dreiphasig, Ausgang einphasig 500V. Komplettes Netzteil, das für den ohmschen Verlust des gesamten Prüfkreises sorgt. ♦ Erregertransformator: 1500kVA, Eingang 500V, Ausgang 10KV, 20KV, zur Erhöhung der Ausgangsspannung des Generators mit variabler Frequenz auf die anwendbare Erregerspannung, und für die Reaktorresonanz.
