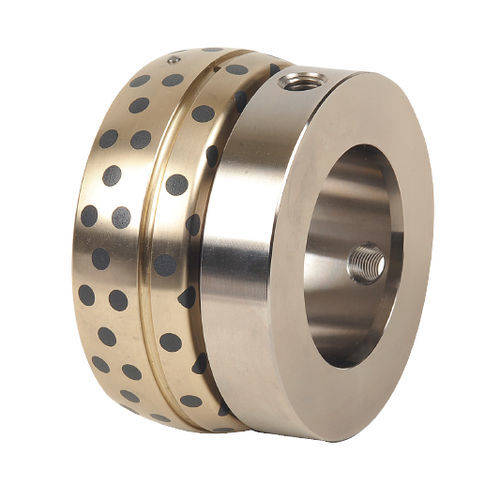

Flanschbuchse SBS series

SchraubenRingverschraubung

Für den Betrieb der kugelförmigen Buchseneinheit (1) Montage und Befestigung der Einheit - setzen Sie die Einheit an der angegebenen Position der Welle ein. - Befestigen Sie den Innenring und die Welle mit Gewindestiften. - Befestigen Sie das Gehäuse mit Schrauben. - Vergewissern Sie sich, dass das Gegenstück für die Einheit für die Betriebsbedingungen geeignet ist. - Achten Sie darauf, dass sich keine Fremdkörper oder Stufen auf der Montagefläche befinden. - Wenn drei oder mehr Einheiten verwendet werden, richten Sie die Welle korrekt aus. (Die Toleranz sollte +/-0,25 mm betragen.) (2) Befestigungsmethode von Welle und Innenring Befestigen Sie den Innenring an einer Stelle, an der der Flansch nicht mit dem Außenring in Berührung kommt und. Befestigen Sie ihn mit einem Spiel von 0,1 mm als Richtwert. Wenn der Flansch des Innenrings und das Ende des Außenrings aufgrund der thermischen Ausdehnung/Schrumpfung der Welle beeinträchtigt werden, muss das Spiel entsprechend angepasst werden. (Es wird eine gerade Schraube pro Position verwendet) wenn die Einheit an einem Ort oder in einer Umgebung eingesetzt wird, in der Vibrationen oder Stöße auftreten, sorgen Sie mit einer Feile oder einem Bohrer für einen Sitz an der Stellschraube der Welle. (3) - Bei Axiallast Bei Axialbelastungen ist der Innenring mit Flansch zu verwenden. Der Festschmierstoff ist auf einer Seite des Außenrings eingebettet. Bei Verwendung eines Flansches ist die Montage so vorzunehmen, dass der Flanschbereich mit der Festschmierstoffoberfläche an der Seite übereinstimmt. (4) - Für die Schmierung Am Außenring befindet sich eine Schmiernut. Die Schmierung kann die Verschleißfestigkeit und Haltbarkeit verbessern.
