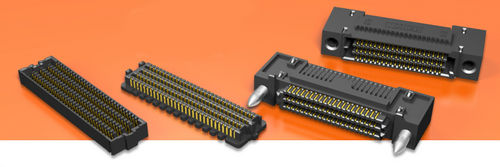

DIN-Steckverbinder SEARAY™ series

für BackplanesrechteckigPress-Fit

Die SEARAY™ Produkte von Samtec sind das branchenweit größte Angebot an Hochgeschwindigkeits- und hochdichten offenen Pin-Field-Arrays. Sie unterstützen 28+ Gbps Anwendungen und sind auch Final Inch® zertifiziert für Break Out Region Trace Routing Empfehlungen, um Designern Zeit und Geld zu sparen. SEARAY™ Open Pin Field Arrays verfügen über ein Raster von 1,27 mm x 1,27 mm (.050" x .050" x 1,27 mm) für maximale Flexibilität bei der Erdung und Verlegung. Dieses System ist in Stapelhöhen von 7 mm bis 40 mm mit bis zu 500 Edge Rate® Kontakten erhältlich. Vertikale oder rechtwinklige Anordnungen (SEAM/SEAF-Serie) und eine passende Hochgeschwindigkeitskabelanordnung (SEAC-Serie) sind als 50Ω oder 100Ω Lösungen erhältlich. Hochfeste Presssitz-Endstücke (SEAMP/SEAFP-Serie) und eine auf 85Ω abgestimmte Verbindung (SEAMI-Serie) bieten mehr Flexibilität im System. Erhöhte Brettstapelung bis zu 40 mm wird durch Samtecs Hochgeschwindigkeits-Riser mit hoher Dichte (SEAR-Serie) erreicht. FEATURES Maximale Flexibilität bei der Verlegung und Erdung Geringere Ein-/Auszugskräfte im Vergleich zu typischen Array-Produkten Leistung bis zu 18 GHz/Paar Bis zu 500 I/Os im Open Pin Field Design 1.27 mm (.050") Abstand und platzsparende 0,80 mm Abstand Robustes Edge Rate® Kontaktsystem Kann beim Ein- und Ausstecken mit einem Reißverschluss versehen werden Lötabschlüsse für eine einfache Verarbeitung Erfüllt die Standards der Extended Life Product™ (E.L.P.™) 7 - 17 mm Stapelhöhe Vertikal, rechtwinklig, Presssitz 85Ω Systeme
