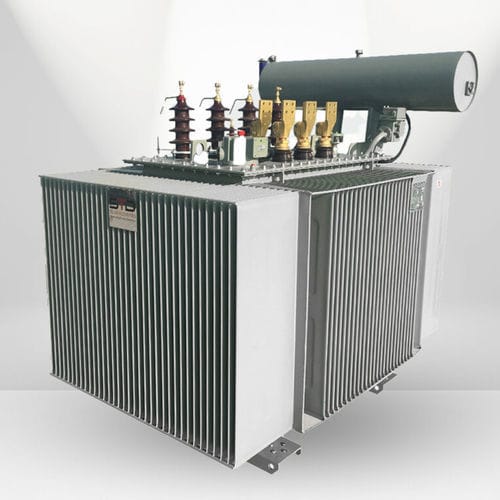

Leistungstransformator

ölgefülltfür IndustrieanwendungenNiederspannung

Die frei atmenden Transformatoren sind mit einem Luftpolster unter der Abdeckung oder einem Konservator ausgestattet, damit sich das Öl bei Temperaturschwankungen ausdehnen kann. Da sie nicht hermetisch sind, ist das Öl immer in Kontakt mit der Luft. Die Feuchtigkeit wird durch die Verwendung von Trocknungssalzen in speziellen Filtern (Entlüftung) in Schach gehalten. Der Tank kann gerippt oder mit Heizkörpern ausgestattet sein. Diese Bauweise gilt für alle Leistungen, vor allem aber ab 4000kVA und darüber. Bei höheren Leistungen und um den Kontakt zwischen Öl und Luft zu vermeiden, wird ein Gummiseparator (Gummisack) oder ein Stickstoffkissen verwendet. Diese Art von Transformatoren ist mit einem Ausdehnungsgefäß oder Konservator ausgestattet, das über dem Hauptgefäß angebracht ist. Die Ausdehnung der Isolierflüssigkeit wird im Konservator durch Anheben des Ölspiegels kompensiert. Im Konservator ist die Oberseite des Öls in Kontakt mit der Luft, die trocken bleiben muss, um jegliche Oxidation zu vermeiden. Dies wird dadurch erreicht, dass die Außenluft durch eine Trocknungsvorrichtung, die Silikagelkristalle enthält, in den Konservator eingeleitet wird. Std Transformer entwirft, fertigt und exportiert Transformatoren mit Ölfüllung in 53 Länder STANDARD-MERKMALE - HV-Durchführungen nach DIN 42531 oder EN 50180 - NS-Durchführungen nach DIN 42530 oder EN 50386 - Stufenschalter in 5 Positionen - Behälter aus gewellten Wänden - Thermometer-Tasche - Kontaktthermometer (für Transformatoren ≥ 630 kVA) - Buchholz-Relais (auf Anfrage oder ≥ 1000 kVA) - Hebeösen - Typenschild - Erdungsklemmen - Bohrung mit Kappe zum Einfüllen von Öl & Ablasshahn - Bidirektionale Rollen - 90°
