Daten-Stromkabel SKA02

DINflammenbeständigTwisted-Pair

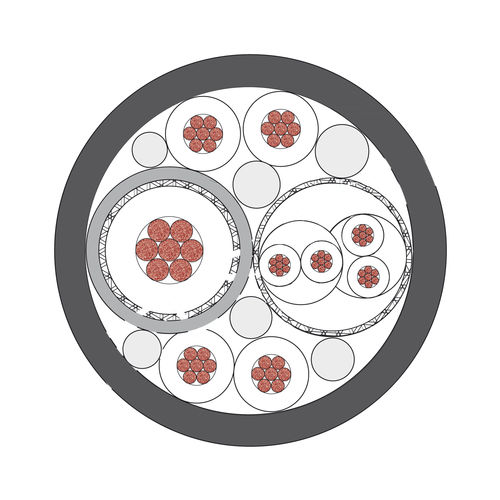

Das SKA02 ist ein Systemkabel zum Anbinden analoger Kamerasysteme (System Kabel Analog 02) und wurde für die Verwendung in explosionsgefährdeten Bereichen entwickelt. Es entspricht den Anforderungen an Kabel und Leitungen gemäß der Norm DIN EN 60079-14 und kann mittels geeigneter Kabelleitungseinführung direkt in Räume druckfester Kapselung eingeführt werden. Funktions Highlights. > Erfüllt die Bestimmungen für Leitungen in explosionsgefährdeten Bereichen gemäß IEC/EN 60079-14 Kapitel 9.3. > Konstruiert mit zusätzlichem Powerkanal: Quadrat 3 x 1,5 mm², Farbcode: BK-BU-GN/YE. Normen / Standards: EN 60079-14:2014 „Projektierung, Auswahl und Errichtung elektrischer Anlagen“ IEC 60079-14:2013 „Electrical installations design, selection and erection“ EN 50288-10-1; IEC 61156-5 ; EN 50173 ; ISO/IEC 11801 2. Ausgabe EN 60332-1-2 ; IEC 60754-2; UL AWM 21586 Bedruckungstext: SAMCON GmbH SKA02 +Art.-Nr. 0001004033 / Koax 75OHM 2x2x0,25mm2 +4x0,75mm2 Aufbau: Außenmantel: PUR flammwidrig nach IEC 60322-1-2 1KW Flamme; ölbeständig nach VDE 0472 Teil 803; halogenfrei, mikroben und hydrolysebeständig; UV-beständig Mantelfarbe: schwarz ähnlich RAL 9005 matt Farbe des Aufdrucks: TSD weiß Außendurchmesser: 9,4 ± 0,3 mm Verseilung: Koax. + Twisted Pair + Poweradern + Vliesbandierung + Mantel Aufbau des Videosignalleiters: Typ: Koaxialleiter Kern: 19x0,127 mm verzinnt = AWG24 Material Dielektrikum: Polyolefine Aderdurchmesser Dielektrikum: 2,80 ± 0,10 mm Farbe Dielektrikum: natur Schirm: Kupfergeflecht, verz., 90% Dichte Mantelmaterial TPE-schwarz Manteldurchmesser: 4,00 mm Wellenwiderstand: 75 Ohm Kapazitätsbelag: 58 pF/m
