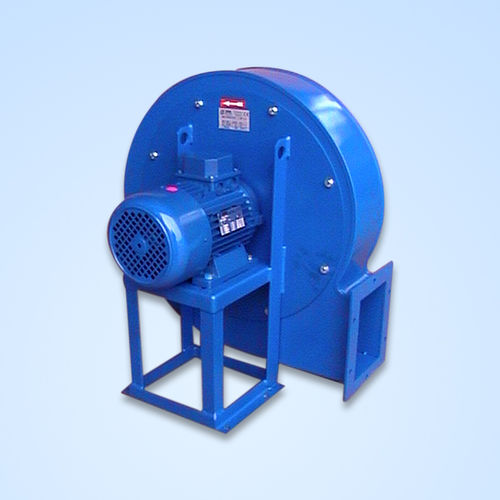

ATEX-Ventilator CPS/RF-RG-RH-RI-RL series

ZentrifugalAbsaugStahl

ANWENDUNGEN: Die Ventilatoren, die zu diesen Serien gehören, sind für das Absaugen von sehr staubhaltiger Luft geeignet und werden für die Druckluftbeförderung, für verbrennungsfördernde Luft in den Brennern, in den Zementfabriken, in den Gießereien, in den Mühlen, in den Nudelfabriken und für jede Anwendung verwendet, in die die Luft mit hohem Druck befördert wird. Die spezielle Form des Laufrades mit rückwärts gekrümmten Schaufeln versichert hohe Leistungen. Die Temperatur der angesaugten Flüssigkeit darf nicht in der Standardausführung 80 °C übersteigen. TECHNISCHE MERKMALE: Das Gehäuse ist aus gebördeltem und geschweißtem Stahlblech, das Laufrad mit rückwärts gekrümmten Schaufeln ist aus dynamisch gewuchtetem Blech und der eventuelle Motorsockel ist aus geschweißtem Blech und Profilstahl. LEISTUNGEN: 110 – 2.800 mm WS Druck; 600 - 54.000 m3/h Volumenstrom. AUSFÜHRUNGEN: Die Ventilatoren dieser Serie einen UNEL-MEC dreiphasigen Asynchronmotor verwenden, der mit Direktantrieb oder mit Riemenantrieb an das Laufrad gekuppelt wird. Sie können mit Drehrichtung RD oder LG eingebaut werden und können eine Orientierung von 45°- 90° - 135° - 180° - 225° - 270°- 315° haben. SONDERAUSFÜHRUNGEN: Die Ventilatoren, die zu diesen Serien gehören, können mit Sonderausführungen (wie z.B. Edelstahl- oder Hochtemperaturbau, oder Ausführung laut ATEX-Direktiven für die Zonen 1-21 und 2-22) hergestellt werden.
