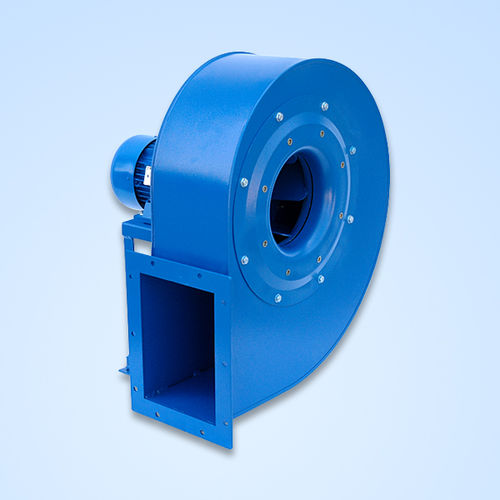

ATEX-Ventilator DCT/A series

ZentrifugalAbsaugEdelstahl

ANWENDUNGEN: Die Ventilatoren, die zu dieser Serie gehören, sind für das Absaugen von Luft mit Feststoffen im Suspension (auch faserig) geeignet und werden in den Sägewerken für die Beförderung von Holzspänen, in der Textilindustrie, in der Papierindustrie, in den Gerbereien und für jede Anwendung verwendet, in die die Luft mit niedrigem oder mittlerem Druck befördert wird und wenn ein normales Beförderungslaufrad sich verstopft wird. Die Temperatur der angesaugten Flüssigkeit darf nicht in der Standardausführung 80 °C übersteigen. TECHNISCHE MERKMALE: Das Gehäuse ist aus gebördeltem und geschweißtem Stahlblech, das Laufrad mit offenen Schaufeln ist aus dynamisch gewuchtetem Blech und der eventuelle Motorsockel ist aus geschweißtem Blech und Profilstahl. LEISTUNGEN: 70 - 370 mm WS Druck; 480 - 7.500 m3/h Volumenstrom AUSFÜHRUNGEN: Die Ventilatoren dieser Serie einen UNEL-MEC dreiphasigen Asynchronmotor verwenden, der mit Direktantrieb oder mit Riemenantrieb an das Laufrad gekuppelt wird. Sie können mit Drehrichtung RD oder LG eingebaut werden und können eine Orientierung von 45°- 90° - 135° - 180° - 225° - 270°- 315° haben. Nach Kundenwunsch können sie einen einphasigen Motor bis der Baugröße 90 verwenden. SONDERAUSFÜHRUNGEN: Die Ventilatoren, die zu dieser Serie gehören, können mit Sonderausführungen (wie z.B. Edelstahl- oder Hochtemperaturbau, oder Ausführung laut ATEX-Direktiven für die Zonen 1-21 und 2-22) hergestellt werden.
