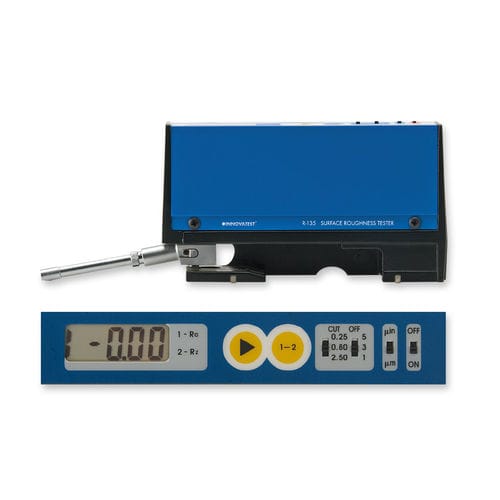

Oberflächen-Rauheitsmesser R-130, R-135

tragbarmit LCD-Display

Tragbare Rauheitsmessgeräte für die Oberflächenprüfung Die Geräte R-130 und R-135 sind günstige, leicht tragbare Rauheitsmessgeräte für die Oberflächenprüfung nach dem Tastschrittverfahren. Ra = Mittenrauhwert Rz = gemittelte Rauhtiefe Beim Messvorgang bewegt sich der Sensor linear entlang der Taststrecke. Der Taster bewegt sich entsprechend des Profiles auf der Taststrecke auf und ab. Diese Bewegungen werden in elektrische Signale umgewandelt, die verstärkt, gefiltert und in digitale Signale mittels eines A/D-Wandlers umgesetzt werden. Diese Signale werden dann im Hauptprozessor als Ra- und Rz-Messwerte (oder Rq- und Rt-Messwerte) verarbeitet und auf dem Display angezeigt. Merkmale und Ausstattung Drehbarer Taster zum Messen in 3 verschiedenen Richtungen Ra und Rz Parameter können nach jeder Messung angezeigt werden Portabler Drucker und Stativ als Sonderzubehör lieferbar Cut-Off: 0,25 mm / 0,8 mm / 2,5 mm (Grenzwellenlänge) Anzahl Cut-Off 1-3-5 wählbar (bei 0,8 und 2,5 mm) Filter: ANSI 2RC Messprinzip: piezoelektrisch Tastdiamant: Winkel von 90° / Spitzenradius von 10μm und 5μm (Standard) robustes Alu-Gehäuse RS232-Anschluss (bei R-135) zur Datenübertragung an einen speziellen Drucker oder Computer Option: Kabel maximale Auflagekraft: 1500mp/15.0mN Stromversorgung: 9V Blockbatterie (Alkaline) Batteriekapazität: bis zu 3000 Messungen Anwendung Erfassen der Rauheit von harten Oberflächen sowie in Bohrungen, Öffnungen und Nuten Beispielsweise für Labore, Messräume, Werkstätte, den Maschinenbau u.v.m.
