Röntgenstrahlen-Inspektionssystem SE-PDR01

CTautomatisiertQualität

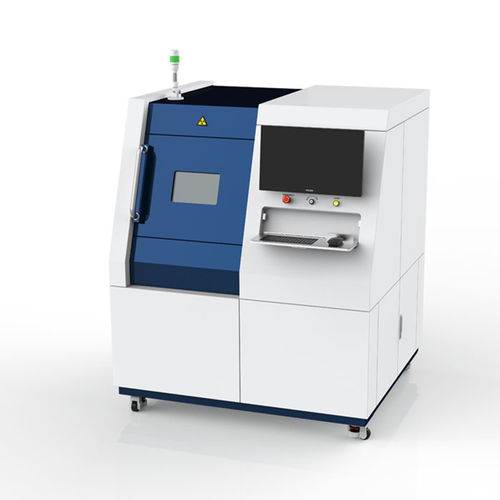

Safeagle SE-PDR01 Industrie-PCB-Röntgeninspektionssystem, auch bekannt als automatische Röntgeninspektion. Eine Qualitätsüberwachungsmethode zum Auffinden verborgener Fehler in Leiterplatten. Das SE-PDR01 Industrie-PCB-Röntgeninspektionssystem verwendet eine selbstentwickelte Kohlenstoffnanoröhren-Röntgenröhre und einen hochauflösenden Flachdetektor, der schnell hochwertige zweidimensionale Erkennungsbilder liefern kann. Die optimale Auflösung kann 2,5μm erreichen, was die Anforderungen an die Größe und Defekterkennung von verschiedenen Objekten leicht erfüllen kann. Weit verbreitet in der Entwicklung neuer Produkte und Qualitätsproben und Fehleranalyse. Die Röntgentechnologie ist die optimale Methode, um schnell und zerstörungsfrei sowohl die inneren als auch die äußeren Strukturen von Bauteilen mit Präzision zu untersuchen. Safeagle CT Solutions hat sich auf 3D-Röntgenmikroskoplösungen spezialisiert und bietet Auflösungen bis in den Submikronbereich für ein umfassendes Spektrum von Anwendungen im industriellen und akademischen Umfeld. Röntgenquelle/strong> - Arbeitsspannung: 90~150 KV - Fokusgröße: 3~15 μm (optional) - Arbeitsstrom: 10~ 150 μA - Lichtleitertyp: Geschlossene Röhre ALLGEMEINE SPEZIFIKATIONEN - Typ: Digitaler Flachbildschirm - Pixelgröße: 49,5 μm (optional) - Pixelanzahl: 1300x 1152 (optional) - Bildfläche: 64 x 57 mm (wahlweise) - Grauskala: 14/16 Bit - Systemauflösung: 2,5 μm - Standard-Abmessungen: 1454 x 1360 x 1785 mm - Gesamtgewicht: 1000 kg
