Pick-and-Place-Manipulator

elektrischfür Stopfenfür die Verpackungsindustrie

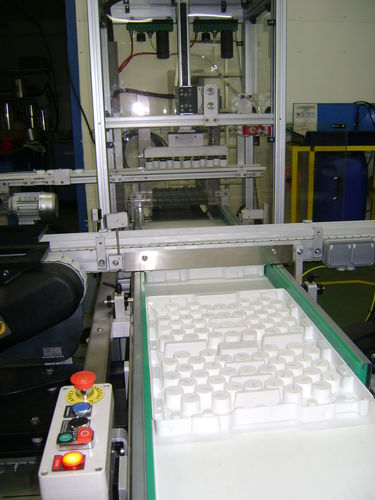

Ein sicheres Handling von Verschlüssen und ein schneller Formatwechsel mit SMED-Lösung. Unser Verschlussmanipulator ist eine Lösung, um Verschlüsse aus thermogeformten Trays zu entnehmen und auf ein Förderband zu übertragen. Ein Bediener bringt Tabletts mit Kappen mit. Die Verschlusslinien werden mit Sorgfalt von Saugnäpfen erfasst. Der Tablettförderer geht noch einen Schritt weiter, um für den nächsten Zyklus bereit zu sein. Leere Trays gehen zum Ende des Förderbandes, wo sie vertikal gestapelt und im hinteren Teil der Maschine gelagert werden. Konstruktionsmerkmale - Aluminiumprofilrahmen, lackiertes Blech Unterteil und MAKROLON Polycarbonat Oberteil und Türen - Gurtförderer für die Trayversorgung mit Getriebemotor - Pneumatisches Greifsystem für Verschlüsse mit PIAB-Saugnäpfen und Vakuumpumpe - SMED-Lösung zur Anpassung von Saugnäpfen und Greifsystem - Lagersystem mit Pneumatikzylinder, Führungsblech und Theke zum Stapeln und Lagern leerer Trays - Schaltschrank am Maschinenrahmen montiert - OMRON Anzeige und SPS - Bedienfeld mit Run-, Stop- und Reset-Tasten + Not-Aus-Taster - Elektrische Versorgung: 400 V tri, 50 Hz - Aufgenommene Leistung: 2 kW - Pneumatische Versorgung: 5 bis 6 bar - 6 Zyklen pro Minute
