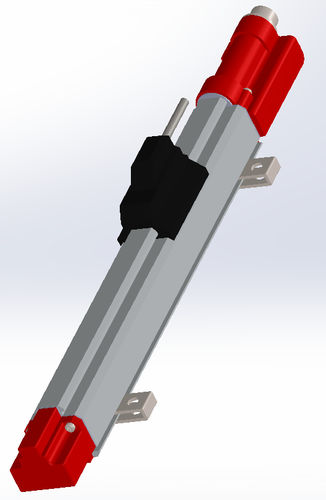

Linearer Positionssensor PCR III

kontaktlosmagnetostriktivanalog

Die Füllstandmessumformer der Serie PCR III sind robust, genau, ohne mechanischen Verschleiß zwischen Messsonde und Schwimmer, stoß- und vibrationsfest und mit einem Schutz gegen raue Umgebungen ausgestattet. Es handelt sich um Absolutmessumformer - vom magnetostriktiven Typ - mit Messbereichen von 100 bis 3.000 mm, die die Position des magnetischen Cursors im Vergleich zur Sonde in einer Flüssigkeit digital und kontinuierlich ohne Reibung oder Verschleiß zwischen den Teilen messen. An der Messsonde befindet sich in der Nähe der Spitze eine Totzone von 55 mm - für Messzwecke - gemäß der Konstruktion. Dieser Bereich befindet sich in der Regel innerhalb des Schwimmers (AFC-Modelle 2S, 4S, 6S, 10S oder 12S) und sollte bei der Verwendung des AFC-8S-Schwimmers beachtet werden. Auf Anfrage ist es möglich, die Messsonde des Messwertaufnehmers mit einem Rückhaltesystem des Schwimmers zu versehen, das ein Herausziehen verhindert. Dabei kann es sich um ein Zubehörteil handeln, das an der Außenseite der Standardsonde (Höhe 9 mm) angebracht wird, oder es kann in die Spitze der Messsonde integriert werden, wodurch sich deren Länge um 10 mm erhöht. Die Positionsmessung ist in den Kalibriereinheiten als digitale Daten - über eine RS485-Verbindung mit einem Modbus- oder CANopen-Protokoll - oder als analoges Signal (Spannung oder Strom) verfügbar.
