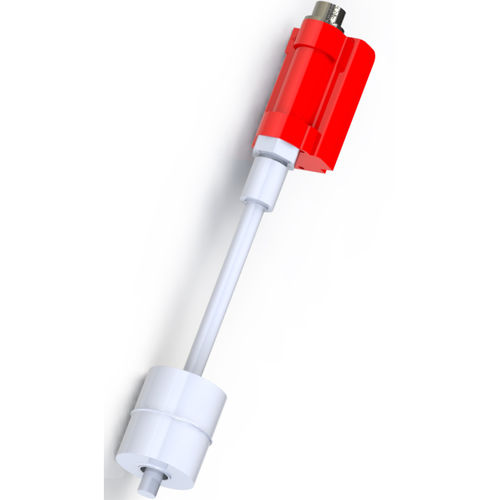

Magnetostriktiver Füllstandsensor PCS III

für FlüssigkeitenModbus4-20 mA

Die Füllstandmessumformer der Serie PCS III sind robust, genau, ohne mechanischen Verschleiß zwischen Messsonde und Schwimmer, stoß- und vibrationsfest und mit einem Schutz gegen raue Umgebungen ausgestattet. Es handelt sich um magnetostriktive Absolutmessumformer mit Messbereichen von 100 bis 3.000 mm, die die Position des magnetischen Schwimmers gegenüber der Sonde in einer Flüssigkeit digital und kontinuierlich messen, ohne Reibung oder Verschleiß zwischen den Teilen. Die Messsonde mit einem Durchmesser von 10 mm besteht aus rostfreiem Stahl AISI316L und ist WIG-geschweißt, um den Einsatz unter härtesten Betriebsbedingungen in pharmazeutischen, lebensmitteltechnischen oder chemischen Anwendungen mit Arbeitsdrücken im Bereich von 350 bar und Spitzenwerten bis 700 bar zu ermöglichen. An der Messsonde befindet sich konstruktionsbedingt in der Nähe der Spitze eine Totzone von 55 mm - für Messzwecke -. Dieser Bereich befindet sich in der Regel innerhalb des Schwimmers (AFC-Modelle 2S, 4S, 6S, 10S oder 12S) und sollte bei Verwendung des AFC-8S-Schwimmers berücksichtigt werden. Auf Anfrage ist es möglich, die Messsonde des Messwertaufnehmers mit einem Rückhaltesystem des Schwimmers zu versehen, das ein Herausziehen verhindert. Dabei kann es sich um ein Zubehörteil handeln, das an der Außenseite der Standardsonde (Höhe 9 mm) angebracht wird, oder es kann in die Spitze der Messsonde integriert werden, wodurch sich deren Länge um 10 mm erhöht.
