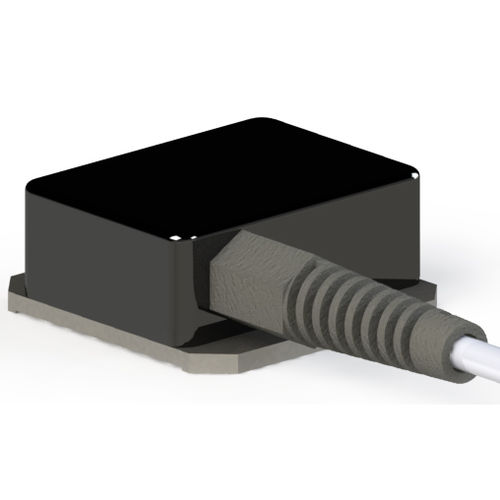

2-Achs-Neigungsmesser ES261 M

analogMEMSrobust

Die Aufnehmer der Serie ES261 verfügen über einen eingebauten MEMS-Sensor aus monokristallinem Silizium zur Messung der Neigung (mit absolutem Vertikalbezug) sowie der Beschleunigung auf der X- und Y-Achse. MEMS-Sensoren können sowohl statische als auch dynamische Beschleunigungen messen, daher können sie auch zur Messung von Neigungen verwendet werden, die normalerweise statische Beschleunigungen sind. MEMS-Sensoren messen Beschleunigung und Neigung mit Hilfe eines Differentialkondensators, dessen Teile sich bewegen, wenn eine Differenz zwischen Beschleunigung und Neigung einwirkt. MEMS-Sensoren sind extrem robust und können hohen Stößen und Vibrationen standhalten. Sie haben außerdem den Vorteil, dass sie miniaturisiert sind und ein gutes Preis-Leistungs-Verhältnis aufweisen. Die Serie ES261 ermöglicht die genaue und hochauflösende Messung von Beschleunigungen und Neigungen auf der X- und Y-Achse mit absoluter vertikaler Referenz. Wenn die X- und Y-Messachsen parallel zum Horizont verlaufen, dann hat der MEMS-Sensor die höchste Empfindlichkeit gegenüber Neigungen, da die Arbeitsfunktion sinusförmig ist: Neigung (Grad)= sin (Beschleunigung/1g). Wenn X- und Y-Messachse orthogonal zum Horizont sind, dann hat der MEMS-Sensor die geringste Neigungsempfindlichkeit, weil die Arbeitsfunktion co-sinusförmig ist: Roll (Grad)= Cosinus (Beschleunigung/1g). Anwendungen: Lageregelung auf Industriemaschinen, auf Industriefahrzeugen (Landmaschinen, Forst- und Holzmaschinen, Planiermaschinen, Raupen, Bohrmaschinen, Betonmaschinen usw.), auf Booten, im Bauwesen (auf Dämmen, Brücken, Mauern, historischen Gebäuden usw.), bei geotechnischen Anwendungen, auf Antennen, Trägheitsplattformen usw.
