Schrittmotorantrieb MSB-204

Motion ControllerCC

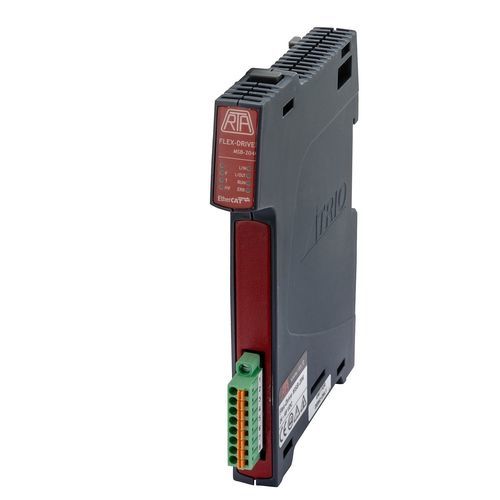

Der FLEX-DRIVE MSB-204 ist ein ultraschlanker EtherCAT-Schrittmotorantrieb, der sich perfekt in die TRIO MOTION Flexslice-Architektur einfügt und ein leistungsfähiges modulares Mehrachsensystem bildet. HIGHLIGHTS ►Kopplung mit Schrittmotoren bis zu Nema 24 (60 mm) mit Rückführung. ►Betriebsarten: PP, CSP, CSV, Referenzfahrt ►Einfache Einrichtung: keine Programmiersoftware erforderlich; alle Einstellungen werden über das EtherCAT-Netzwerk vorgenommen ►Getrennte Stromversorgung für Logikschaltung und Motor. ► Ausführung: Umrichter im Kunststoffgehäuse 147x17x107 mm, ausgestattet mit Federstecker. ► Bereich der Betriebsspannungen: 24-48 VDC. ► Nennstrom.: 4 Amp. ► Schutzfunktionen: -Schutz gegen Unterspannung und Überspannung. -Schutz gegen Kurzschluss an den Motorausgängen. -Übertemperaturschutz. ► Elektronische Dämpfungseinrichtung zur weiteren Reduzierung von akustischen Geräuschen und mechanischen Schwingungen. ► Garantie: 24 Monate. EINSTELLUNG ÜBER EtherCAT-SCHNITTSTELLE ► Großer Einstellbereich des Motorphasenstroms. ► Übersteuerung des Motorstroms. ► Intelligente Verwaltung des Stromprofils. ► Kommunikation mittels EtherCAT (CoE) Schnittstelle. ► Betriebsmodi: PROFIL POSITION, CSP, CSV und Homing. ► Verschiedene HOMING-Betriebsarten.
