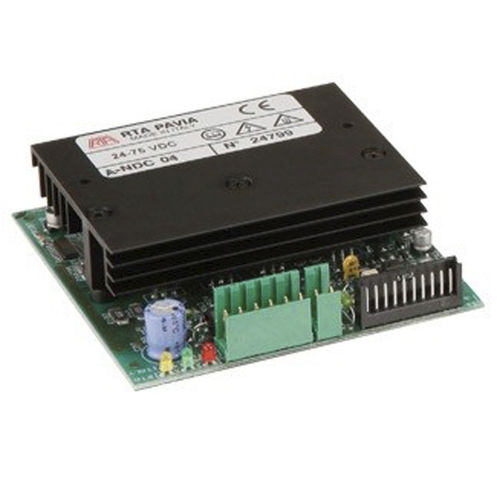

Schrittmotorantrieb A-NDC 04

CC

neue Serie von bipolaren Mikroschritt-Schrittmotorantrieben, die speziell für Anwendungen entwickelt wurden, die empfindlich auf akustische Geräusche und Vibrationen reagieren. ► Bedeutende Weiterentwicklung der NDC-Serie unter Beibehaltung der mechanischen, elektrischen und applikativen Rückwärtskompatibilität. ► Ziel: fortschrittliche Anwendungen, die hohe Präzision, Leichtgängigkeit und geringe Geräuschentwicklung erfordern. HIGHLIGHTS ► Volldigitaler Mikroschrittantrieb. ► Adaptiver Mikroschrittbetrieb bis zu 12.800 Schritte/Umdrehung (1/64). ► Intelligente Verwaltung des Stromprofils, die gute Ergebnisse in Bezug auf Gleichmäßigkeit der Bewegung, Geräuscharmut und Vibrationskontrolle erzielt. ► Ein hochentwickeltes Steuerungssystem, das dennoch die traditionelle Benutzerfreundlichkeit der R.T.A.-Antriebe beibehält. TECHNISCHE DATEN ► Ausführung: Open-Frame-Antrieb in 101 x 94 x 25 mm, ausgestattet mit AMP-Anschlüssen. ► Bereich der Betriebsspannungen: 24-85 VDC. ► Strombereich: 0,6-2,0 Ampere. Einstellung von bis zu acht möglichen Werten über einen Dip-Schalter. ► Microstepping: 400, 800, 1.600, 3.200, 6.400 und 12.800 Schritte/Umdrehung. Einstellung mit Dip-Schaltern. ► Automatische Stromabsenkung bei Motorstillstand. ► Verwaltung des eingestellten Stromprofils über einen Dip-Schalter. ► Schutzfunktionen: -Schutz gegen Unterspannung und Überspannung. -Schutz gegen Kurzschluss an den Motorausgängen. -Übertemperaturschutz mit Thermofühler. ► Elektronische Dämpfungseinrichtung zur weiteren Reduzierung von akustischen Geräuschen und mechanischen Schwingungen. ► Optoisolierte, kompatible Eingänge zur Gewährleistung einer optimalen EM-Störfestigkeit. ► Garantie: 24 Monate.
