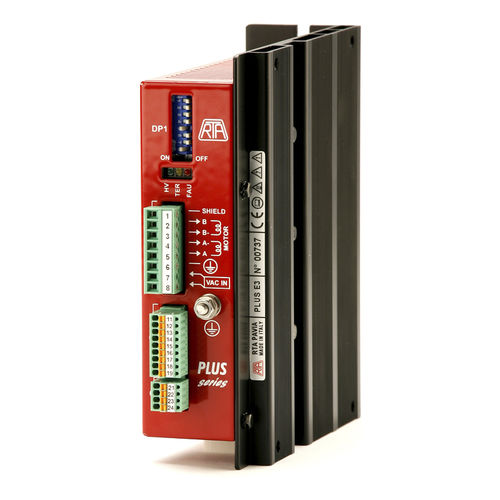

Schrittmotorantrieb PLUS L5

Motion Controller

► Serie von bipolaren Ministep-Chopper-Antrieben mit integrierter programmierbarer Bewegungssteuerung, die verwendet werden kann: - für die Anbindung an ein zentrales Steuersystem über die serielle RS485-Leitung - als unabhängige Einheit. ► Optimiert für den Antrieb von R.T.A.-Schrittmotoren der Serie EM mit Encoder (86 mm und 60 mm Flanschgröße). ► Ziel: Anwendungen, die eine programmierbare Bewegungssteuerung und EM-Schrittmotoren erfordern. Standardmäßige Steuerung ("OPEN LOOP"), aber auch Alarm bei Verlust der Synchronität ("CLOSED LOOP"). ► Mikroschrittfunktion bis zu 4.000 Schritte/Umdrehung. ► Kommunikation über serielle RS485-Leitung. ► Programmierbare Bewegungssteuerung, die den Anschluss von bis zu 48 Antrieben an eine einzige serielle Leitung ermöglicht. ► Einstellung der Empfindlichkeit des Alarmsystems für den Verlust des Gleichlaufs. ► Keine externen Lüfter erforderlich: ideal sowohl für die Montage in einem metallischen Schaltschrank als auch für Stand-Alone-Anwendungen. ► Ausführung: Umrichter in einem Metallgehäuse 152 x 129 x 46 mm, ausgestattet mit Steckverbindern. ► Bereich der Betriebsspannungen: 28-62 VAC. ► Strombereich: 4,4-8 Ampere. Einstellung von bis zu vier möglichen Werten über eine serielle Leitung. ► Microstepping: 400, 500, 800, 1.000, 1.600, 2.000, 3.200 und 4.000 Schritte/Umdrehung. Einstellung über eine serielle Leitung. ► Automatische Stromreduzierung bei Motorstillstand. ► Schutzfunktionen: -Schutz gegen Unterspannung und Überspannung. -Schutz gegen Kurzschluss an den Motorausgängen. -Übertemperaturschutz mit Thermofühler. ► Elektronische Dämpfungseinrichtung zur weiteren Reduzierung von akustischen Geräuschen und mechanischen Schwingungen. ► Keine externen Lüfter erforderlich. ► Garantie: 24 Monate.
