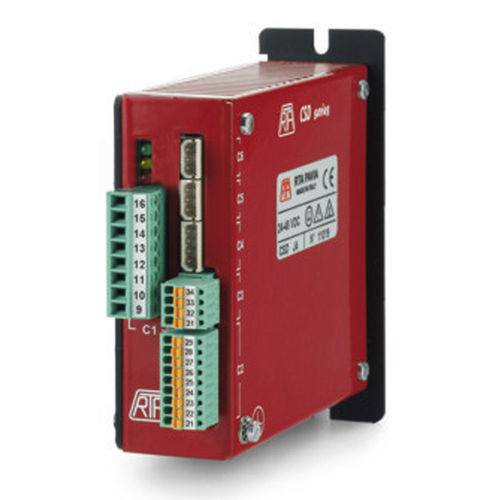

Schrittmotorantrieb CSD J4

Motion ControllerCC

► Serie von bipolaren Ministep-Chopper-Antrieben mit integrierter programmierbarer Bewegungssteuerung, die verwendet werden kann: - für die Anbindung an ein zentrales Steuersystem über die serielle RS485-Leitung - als unabhängige Einheit. ► Vorhandensein eines dedizierten Analogeingangs für die Einstellung der Motor-Sollgeschwindigkeit. ► Ziel: Anwendungen mit geringem Stromverbrauch, die einen programmierbaren Motion Controller mit kleinen Motoren benötigen. ► Mikroschrittfunktion mit bis zu 4.000 Schritten/Umdrehung. ► Einstellung der Motor-Zielgeschwindigkeit zu Beginn des Bewegungsablaufs (bevor der Motor anläuft). ► Programmierbare Bewegungssteuerung, die den Anschluss von bis zu 48 Antrieben an einer einzigen seriellen Leitung ermöglicht. ► Keine externen Lüfter erforderlich: ideal sowohl für die Montage in einem Schaltschrank aus Metall als auch für Stand-alone-Anwendungen. PROGRAMMIERBARE BEWEGUNGSSTEUERUNG ► Kommunikation über serielle RS485-Leitung; bis zu 48 Antriebe können über eine einzige serielle Leitung angeschlossen werden. Eine Anweisung kann an alle Antriebe gesendet werden. ► Verschiedene Arten von verfügbaren Befehlen, wie z. B.: indexierter Lauf mit Rampe, freier Lauf mit Rampe, indexierter Lauf ohne Rampe, Lauf mit programmierbarem Bremsweg, Nullsuche. Der Abstand kann im relativen oder absoluten Modus (linear oder kreisförmig) programmiert werden. ► Anzahl der Schritte für indexierte Rampe bis zu ± 8.338.607 im relativen oder absoluten Modus, Geschwindigkeit von 1 bis 24.000 Hz in Standardauflösung und von 1 bis 48.000 Hz in hoher Auflösung, Rampenzeiten von 16 bis 1440 msec. ► Verfügbarkeit von Befehlen zur Entwicklung von Bewegungsprogrammen wie z.B.: bedingter Sprung, Zeitverzögerung, Programmsperre und Wiederherstellung, E/A-Verwaltung, FOR NEXT-Schleife.
