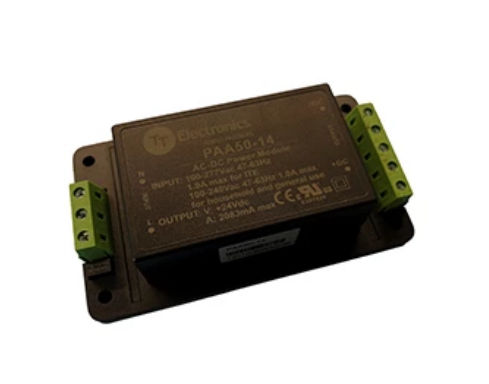

Power Modul PA series

Kompakte, AC-DC-gekapselte Leistungsmodule für größenbeschränkte industrielle und medizinische Anwendungen Die PAA/PAAM-Serie bietet mehr Leistung pro Kubikzoll als konkurrierende Geräte; der hohe Wirkungsgrad verringert die thermischen Herausforderungen und verbessert die Systemzuverlässigkeit. Die neuen gekapselten AC/DC-Leistungsmodule der PAA- und PAAM-Serien mit branchenführender Leistungsdichte sind ideal für platzbeschränkte Anwendungen in der Industrie- und Medizinelektronik. Die gekapselten PAA-Module sind in einem Leistungsbereich von 5 bis 150 Watt erhältlich und lassen sich mit einer kompakten Grundfläche ab 1,1" x 1,5" (8,05W/in³) auf Leiterplatten montieren. Die 4kVac-Isolation zwischen Eingang und Ausgang bietet Sicherheit beim Anschluss an nachgeschaltete SELV-Netzwerke. Die Module weisen einen außergewöhnlichen Wirkungsgrad von bis zu 89% auf und sind durch freie Luftkonvektion gekühlt, um die Zuverlässigkeit des Endsystems zu verbessern und Energieverschwendung zu reduzieren. Durch die weltweiten Zulassungen nach IEC 62368-1 und IEC 60335-1 eignet sich die PAA-Serie ideal für industrielle und intelligente Geräte für den Heimbereich, bei denen Sicherheit eine wichtige Rolle spielt. Mit Abmessungen ab 1,1" x 2,1" (9,7 W/in³) sind die nach IEC 60601-1 zugelassenen, medizinisch genormten PAAM-gekapselten Leistungsmodule in Varianten von 15 bis 150 Watt erhältlich. Die Leistungsdichten einiger Modelle - einschließlich des branchenweit ersten 150-Watt-Moduls (PAAM150) - übersteigen 11 W/in³ und erreichen Umwandlungswirkungsgrade von bis zu 93,5 %. "Die PAA/PAAM-Serie ist eine wichtige Ergänzung unseres bereits umfangreichen Portfolios an medizinischen Stromversorgungen", sagt Susan Cervenak, Director of Sales bei TT Electronics.
