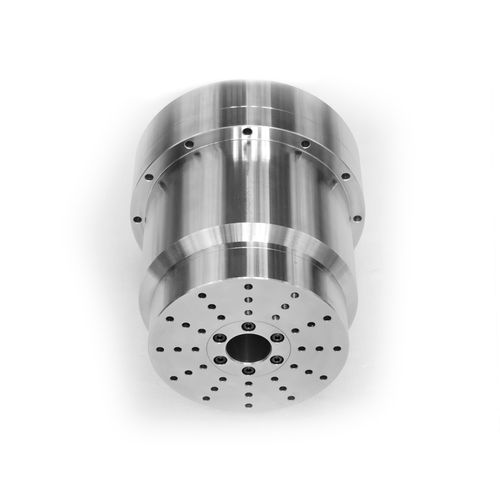

Motor-Rundschalttisch DTRTxxV series

horizontalvertikalfür Werkzeugmaschinen

Der Direktantriebs-Rundtisch ist eine Art Rundtisch, der für Indexiervorgänge verwendet wird und sehr schnell und genau ist als herkömmliche Rundschalttische. Ein Motor mit sehr hohem Drehmoment, der den Rundschalttisch mit Direktantrieb antreibt, um ihn schneller und steifer zu machen. Der Tisch ist mit einem hochauflösenden Encoder ausgestattet, um eine hohe Positioniergenauigkeit und Wiederholgenauigkeit zu erreichen. Der Direktantriebs-Rundtisch ist hochsteif mit stabilen Eigenschaften und einem geringen Rundlauf von weniger als 0,015 mm bei einem sehr kompakten Formfaktor. Weitere Vorteile dieser Direktantriebs-Rundschalttische sind die Kurzzeit-Indexierung, die Wiederholgenauigkeit, die freie Wahl der Schaltpositionen und die Verträglichkeit extrem hoher Radial- und Axialkräfte beim Drehen und Stoppen. Der Direktantriebs-Rundtisch ist lange Zeit fehlerfrei und benötigt keine Reparaturen. Je nach Anwendungsanforderung kann dieses Produkt mit einem hydraulischen oder pneumatischen Spannsystem ausgestattet werden. Merkmale des Direktantriebs-Rundschalttisches Direktantrieb mit hohem Drehmoment und kompakter Bauweise Maximale Dynamik durch den Einsatz von Torquemotoren Die sehr hohe/niedrige Drehzahl bei minimalem Rastmoment Schneller, präziser Indexiervorgang Hervorragende Rundlaufgenauigkeit und hohe Stabilität durch den Einsatz eines Speziallagers Kurze Positionierzeit Kein Planrad führt zu Spielfreiheit und maximiert die Leistung Frei skalierbare Winkelschritte Hohe Genauigkeit zwischen ± 3 Bogensekunden Hohe Wiederholgenauigkeit bedeutet weniger als 0,2 Bogensekunden Pneumatisches oder hydraulisches Spannsystem für mehr Steifigkeit des Tischkopfes Wenige mechanische Teile führen zu sehr langer Lebensdauer und geringem Wartungsaufwand Mögliches kundenspezifisches Design
