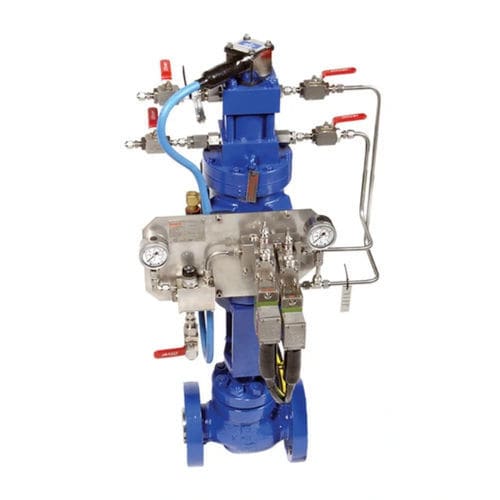

Elektrohydraulischer Ventilantrieb ACS

linearSchrittschaltung

Als Spezialist für elektrohydraulische Antriebs- und Steuerungstechnik bieten wir umfassende, speziell entwickelte, konstruierte und gefertigte Lösungen für den Betrieb von Drossel- und Regelventilen für Onshore- und Offshore-Anlagen. Der elektrohydraulische Schrittschaltaktor bietet eine kostengünstige Alternative zu dem mechanischen Ratschenmechanismus, der gelegentlich für die Positionssteuerung von Drosselventilen verwendet wird. Die Baugruppe beinhaltet eine hydraulische Steuerung, die durch einen integrierten Positionsregler in Verbindung mit einem 4 bis 20 mA-Befehlssignal aktiviert wird. Das hydraulische Steuersystem ist mit einem Ringhauptdruck und einem hydraulischen Rücklauf verbunden oder kann eine eigenständige elektrohydraulische Stromversorgung in die Stellgliedbaugruppe integrieren. Standardausführung Das hydraulische Steuerungssystem besteht aus mehrfach montierten Magnetventilen und Geschwindigkeitsregelventilen mit hydraulischem Versorgungsdruckfilter und Manometer. Die Komponenten werden aus Edelstahl 316 gefertigt und können in einem Schaltschrank aus Edelstahl untergebracht werden, um zusätzlichen Umweltschutz und Sicherheit zu gewährleisten. Die Stellgliedbaugruppe ist mit einer Schnittstelle ausgestattet, die den Standard-Ventiloberteilarbeiten entspricht.
