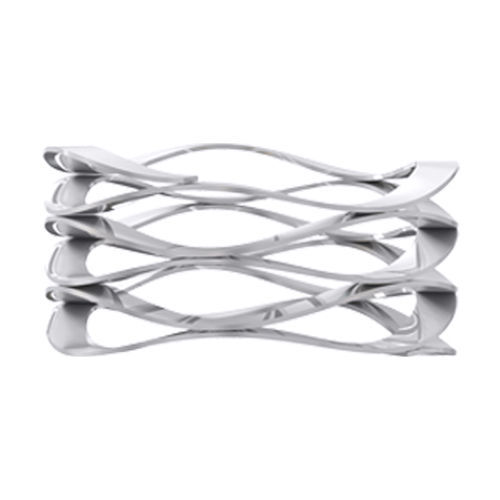

Druckfeder MWR-12 A

FlachdrahtgewelltStahl

Einsatz im Gehäusedurchmesser Dh mm 12,000 mm Wellendurchmesser Ds 8,500 mm Radiale Breite S 1,100 mm Dickte T 0,300 mm Freie Höhe Fh 4,340 mm Anzahl der Wellen 2,500 Anzahl der Windungen 3,000 Arbeitshöhe WH 1,980 mm Federrate (Ref) 25,400 N/mm Leistungsdaten Materialien Kohlenstoffstahl (SAE 1060-1090) Sonderwerkstoffe Edelstahl AISI 302 Edelstahl AISI 316 Edelstahl (17-7 PH/C) Oberflächen ***Bei beschichteten Ringen addieren Sie 0,05mm (0,005’’) zur angegebenen maximalen Dicke hinzu. OIL - Öl auf Stahl, Kohlenstoffstahl SPP - Passiviert, Edelstahl, Edelstahl Dampfentfettet & ultraschallgereinigt (rostfreie Oberfläche), Edelstahl ETM - ETM - Vibrationsentgratet, Edelstahl Beschreibung Multi Turn, Metric. Used for low to medium force applications with greater travel compared to single-turn springs. Utilizes nearly half the space as helical compression springs while producing the same force.
