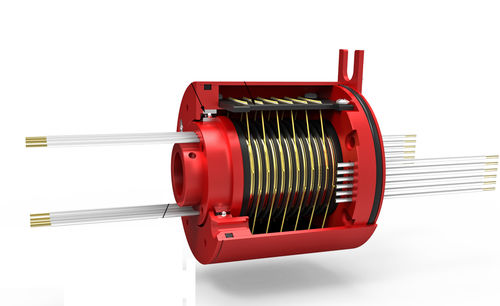

Schleifring zur Leistungs- und Signalübertragung SR015

Kapselanodisiertes Aluminium

Der SR015 Kapselschleifring ist ein Mehrzweckgerät. Dieser Schleifring eignet sich für Signal- oder Schwachstromanwendungen und verfügt über mehrere Drahtbürsten aus Goldlegierung mit kompatiblen Goldringen. Der Schleifring hat eine Durchgangsbohrung für konzentrische Wellenmontage oder für den Durchgang von Flüssigkeits- oder Gasleitungen. Diese Schleifringeinheit verfügt über eine eloxierte Aluminiumwelle und ein Gehäuse, bis zu 600 U/min, 22 AWG-Drähte, Präzisionslager und eine Schutzart von IP 54. Isolationswiderstand: >200MΩ bei 500 VDC. Hipot: 500 VAC für 15 Sekunden (alle Kombinationen). Elektrisches Rauschen: Weniger als 100 mΩ Spitze bei 5 U/min. Andere Anzahl von Ringen als abgebildet. Änderungen der Wellenbefestigung nach Kundenwunsch. Optionale Stator- und Rotorflansche. Höhere Strom- und Spannungskapazität pro Ring. Interne Modifikation nach Kundenwunsch. Leitungsart und -länge nach Kundenwunsch.
