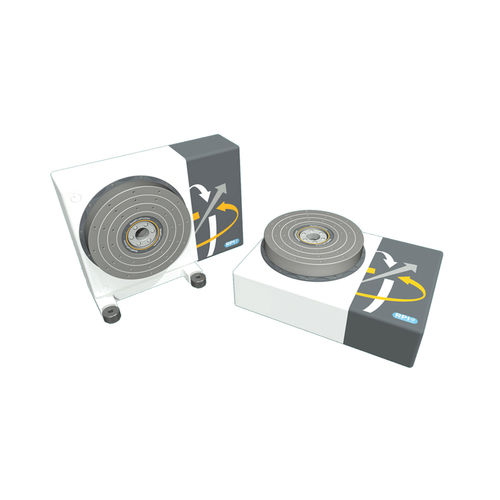

Motordrehtisch QuadDualPurpose

horizontalvertikalHochpräzision

Vierfach-Zweck ZUSÄTZLICHE DREHACHSE FÜR HOCHPRÄZISE KOORDINATENMESSGERÄTE. ALLE QUADRANTEN-PRODUKTE SIND ISO 10360 TEIL 3 KONFORM. Präzisions-Drehachsen, die speziell entwickelt wurden, um die Flexibilität, Produktivität und Effizienz Ihres KMGs zu erhöhen. Vielseitiges System mit der Option, Teile sowohl horizontal als auch vertikal für die Inspektion zu montieren, wie z.B. große Triebwerksschaufeln von der Vorderseite des Triebwerks. Messkapazität: - Horizontale oder vertikale Anwendungen - Größen Ø250mm, Ø300mm und Ø400mm - Gesamthöhe 225 mm (Achse vertikal) - Mittellinienhöhe 240 mm (Achse horizontal) - Tragfähigkeiten bis zu 1.000 kg - Lastmoment bis zu 500Nm - Leistungsstarke pneumatische Klemme (optional) - Winkelgenauigkeit 2 Bogensekunden - Winkel-Wiederholbarkeit 0,5 Bogensekunden
