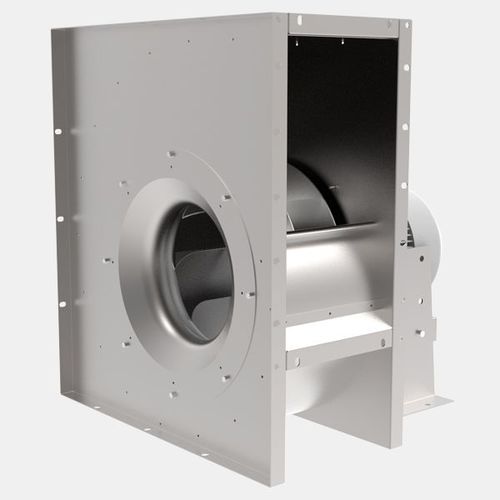

Bodenstehender Ventilator EHN

IP55ZentrifugalKühlung

Eigenschaften • Volumenströme bis 21.000 m³/h • Baugröße: 200 - 630 mm (Laufraddurchmesser) • Gehäuse aus verzinktem Stahlblech • Gehäusestellung: LG oder RD • Standard-Normmotor, IP55, Wärmeklasse F • rückwärtsgekrümmte Laufräder • Anschlusskasten direkt am Motor, IP55 • Motorschutz durch Kaltleiter Gehäuse Die Gehäuse bestehen aus verzinktem Stahlblech. Die Seitenteile und das Spiralblech sind durch Nieten miteinander verbunden. Bei der Baugröße 200 sind die Motoren direkt angeflanscht. Ab der Baugröße 225 sind die Motoren auf einer Konsole montiert. Eine Kunststoffbeschichtung ist auf Anfrage erhältlich. Laufräder Die Laufräder der Typen EHN... mit rückwärtsgekrümmten Schaufeln sind komplett aus Aluminium gefertigt. Die Einströmdüsen aus verzinktem Stahlblech sind in die Gehäuse eingeschraubt. Die Laufräder sind zusammen mit der Laufradnabe entsprechend Gütestufe G 2,5 / G 6,3 nach DIN ISO 21940-11 auf zwei Ebenen dynamisch ausgewuchtet. Elektrischer Anschluss Der elektrische Anschluss erfolgt durch den Anschlusskasten am Motor in Schutzart IP55.
