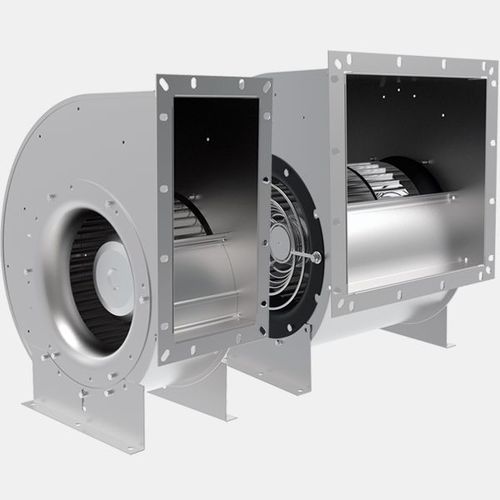

Bodenstehender Ventilator E/DRA

IP44IP54Zentrifugal

Eigenschaften • Volumenströme bis 15.000 m³/h • Baugröße: 180 - 400 mm (Laufraddurchmesser) • Gehäuse aus verzinktem Stahlblech • asynchroner Außenläufermotor • vorwärtsgekrümmte Laufräder • Füße können jeweils um 90° versetzt werden • Schutzart IP54 • Wärmeklasse F • seitliches Anschlusskabel • Motorschutz durch Thermokontakte • transformatorisch steuerbar Gehäuse Die Gehäuse bestehen aus verzinktem Stahlblech, wobei die Gehäuseseitenteile mittels Stehfalz mit dem Spiralleitblech verbunden sind. In den Seitenteilen befinden sich Bohrungen für die Befestigung von Füßen, die jeweils um 90° umgesetzt werden können. Ausführung - ERA einseitig saugende Ausführung (E) Ausführung - DRA doppelseitige saugende Ausführung (D) Laufräder Die Trommellaufräder aus verzinktem Stahlblech sind direkt auf die Rotoren der Außenläufermotoren aufgebaut und zusammen mit diesen entsprechend Gütestufe G 2,5 / G 6,3 nach DIN ISO 21940-11 auf zwei Ebenen dynamisch ausgewuchtet. Elektrischer Anschluss Die Antriebsmotoren haben ein ausgeführtes Kabel. Der elektrische Anschluss erfolgt durch einen lose beigefügten Anschlusskasten in Schutzart IP44.
