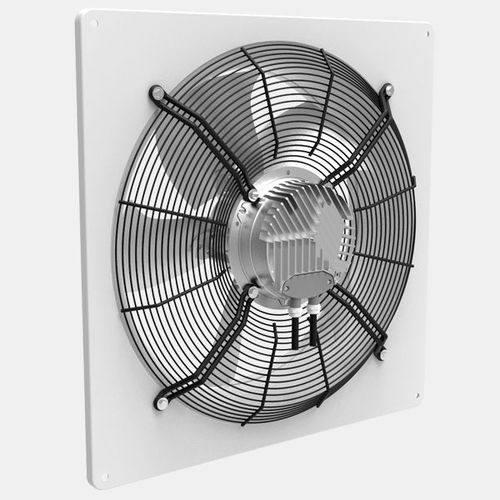

Wandmontierter Ventilator GQ

AxialLuftumwälzmit EC-Motor

• hocheffiziente EC-Technologie • geringe Bautiefe • sichelartig geformte Flügelgeometrie • integrierter EC-Controller Gehäuse Die quadratischen Wandplatten sind weiß beschichtet, das Berührschutzgitter am Ansaug ist schwarz beschichtet. Laufräder Die EC-Axialventilatoren haben sichelartig geformte Flügelblätter: Baugröße 200 aus Kunststoff Baugröße 250 bis 400 aus verzinktem und schwarz lackiertem Stahlblech Baugröße 450 bis 1000 aus Aluminium Elektrischer Anschluss Der elektrische Anschluss erfolgt bei den Motorbaugrößen G9, V8, GD84 und GD112 (230V) über ein ausgeführtes Anschlusskabel, bei den Motorbaugrößen GD112 (400V) und GD150 direkt über Kabelverschraubungen am integrierten Klemmkasten des Motors. Der integrierte Motorschutz wird bei den Baugrößen 350-1000 über ein Alarmrelais signalisiert. Für die Baugrößen 200-300 steht ein Tachoausgang zur Verfügung. In der Ausführung „Steuerbetrieb“ (Standard) wird die Drehzahl über ein 0-10V Signal oder ein Potentiometer (optional) stufenlos vorgegeben.
