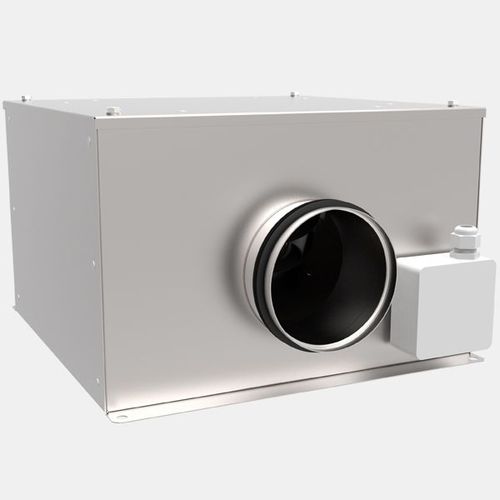

Bodenstehender Ventilator Z...R

kanalisierbargeräuscharmHochdruck

• schallgedämmtes Gehäuse • hohe Volumen- und Druckleistung • in allen Einbaulagen einsetzbar • leichte Reinigung und Revision • transformatorisch und elektronisch 100% stufenlos steuerbar • sehr geräuscharm Gehäuse Das Gehäuse besteht aus sendzimirverzinktem Stahlblech. Die bei der Baureihe REVOLUTION eingelegten 40mm starken Mineralfaserplatten wirken als Schalldämpfer. Der Deckel ist einfach aufschraubbar, dadurch ist der Ventilatorraum zur Reinigung und Wartung einfach zugänglich. Der Motor ist mit Laufrad und Spiralgehäuse demontierbar. Laufräder Eingesetzt werden Außenläufermotoren in Schutzart IP44/54 mit Feuchtschutz, kugelgelagert und mit eingebautem Thermokontakt für Motorschutz. Es kommen rückwärtsgekrümmte Laufräder zum Einsatz. Die Laufräder sind direkt auf die Rotoren der Außenläufermotoren aufgebaut und zusammen mit diesen entsprechend Gütestufe G 2,5 / G 6,3 nach DIN ISO 21940-11 auf zwei Ebenen dynamisch ausgewuchtet. Elektrischer Anschluss Der elektrische Anschluss erfolgt durch einen Klemmkasten in Schutzart IP44 bzw. IP54. Montage Für die Montage werden starre Wickelfalzrohre (Spiro), flexible Aluminium- oder Kunststoffrohre nach Normdurchmesser eingesetzt. Zeroboxen sind in allen Einbaulagen einsetzbar. Bei einem Einsatz über mehrere Geschosse eines Gebäudes sind die örtlichen Brandschutzbestimmungen zu beachten.
