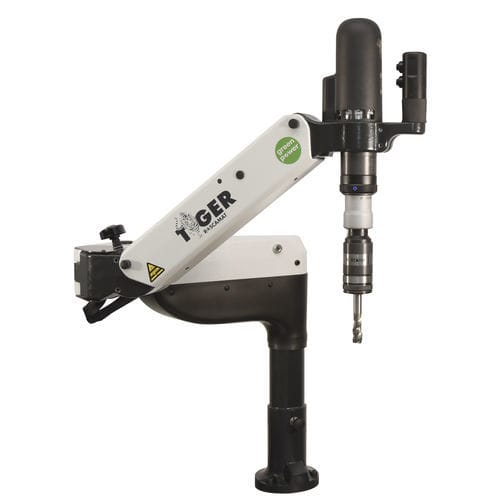

Elektrische Gewindeschneidmaschine TIGER

Gelenkarmvertikalhorizontal

Die Maschine selbst besteht aus einem Radialarm, der an einem Schwenkarm befestigt ist. Dieser wird mit einer Gasfeder ausbalanciert. Kopfelement und Elektromotor befinden sich am Ende des Schwenkarms und sind stets rechtwinklig zur Arbeitsfläche ausgerichtet. Über die Grundplatte (1) kann die Maschine mit drei M8 (120°) Schrauben an einem Arbeitstisch oder einer Werkbank befestigt werden. Diese Befestigung kann auch über eine einfache Klemme erfolgen. Die Drehzahlregelung erfolgt über eine Reglerplatine in der Elektronikbox. Die Motordrehzahl sowie die optionale automatische Schmier- und die Tiefensteuerung sind durch Knöpfe über dem Radialarm einstellbar. Die Drehzahl kann so an jeden Gewindetyp angepasst werden. Die Maschine ist mit einem einphasigen (220V oder 110V) HOCHFREQUENZ-MOTOR ausgestattet, an den das Modulsystem bestehend aus 7 Schnellwechselmodulen (Untersetzungsgetriebe) angeschlossen werden kann. Dementsprechend stehen Ausgangsgeschwindigkeiten zur Verfügung, die eine Anpassung der Gewindebohrgeschwindigkeit an jede Gewindeart erlauben. Heber Die Arbeitshöhe der Maschine kann um 130 mm vergrößert werden und ermöglicht die Bearbeitung auf verschiedenen Höhen. Hochfrequenz Elektromotor: Leistung: 550 W. Stromversorgung einphasig 220 - 240 V u. 50/60 Hz. Langsamste Geschwindigkeit 90 RPM Schnellste Geschwindigkeit 2100RPM Der ROSCAMAT TIGER –VH- (Vertikal & Horizontal, 4x90º) ist mit einem einfach zu bedienenden, beweglichen Kopf ausgestattet, der die Positionierung des Motors in vier 90° Positionen und das Gewindeschneiden in horizontaler und vertikaler Richtung erlaubt.
