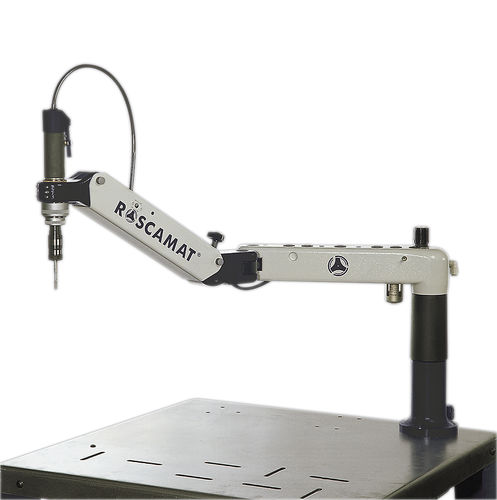

Pneumatische Gewindeschneidmaschine ROSCAMAT 400

Gelenkarmvertikalhorizontal

Die Maschine, die mittels drei M8 Schrauben oder einer einfachen Klemme leicht auf einem Arbeitstisch oder einer Werkbank montiert werden kann, besteht aus einem Radialarm mit einem Drehradius von 360°, verbunden mit einem vertikalen Dreharm, der stets die senkrechte Ausrichtung über der Bezugsebene, d.h. der Arbeitsfläche der Maschine, sicherstellt. Die Maschine ist mit einem pneumatischen Motor ausgestattet und verfügt über eine integrierte Luftaufbereitungsanlage (Luftöler + Filter + Regler) für den einwandfreien Betrieb. Zum Anschluss an den Motor wird ein System von 7 Schnellwechsel-Modulen (-Untersetzungsgetrieben) geliefert. Dementsprechend stehen 7 Ausgangsgeschwindigkeiten (90, 170, 300, 550, 750, 1050 und 2100 U/min) zur Verfügung, die eine Anpassung der Gewindeschneidgeschwindigkeit an die jeweilige Gewindeart erlauben. Durch den Griff kann der Schwenkarm ausbalanciert und nach Wunsch des Bedieners positioniert werden. Im Modulsystem werden auch die je nach durchzuführender Arbeit (Blind- bzw. Durchgangslöcher) mit bzw. ohne Sicherheitskupplung ausgeführten Schnellwechsel-Gewindeschneideinsatz aufgenommen. Gewindeschneidbereich von M2 bis M24 (M27). Der ROSCAMAT 400 ist mit beweglichem Kopf -C43- lieferbar. Dieses Teil für die einfache Bedienung ist in vier unterschiedliche Positionen je 90° einstellbar. Modulsystem Das Modulsystem ist ein Konzept in der Nutzung von Gewindeschneidmaschinen mit beweglichem Arm.
