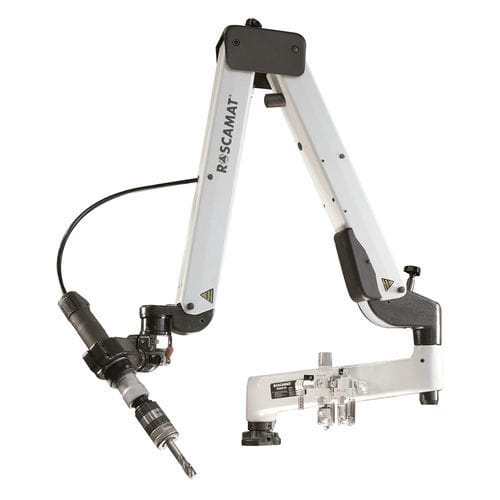

Gelenkarm-Gewindeschneidmaschine ROSCAMAT 500 RH series

pneumatisch

Das angeborene Maschinenmodell zur Durchführung von Arbeiten in jeder beliebigen Raum- und Schwenkarmstellung und unter Beibehaltung der Perpendikularität zur gewünschten Ebene. Die Maschine besteht aus einem Radialarm auf dem sich zwei durch die Regelgriffe regelbaren Schwenkarme abstützen. Der Mehrstellungskopf ist eine Doppelgelenkvorrichtung die eine Ver- und Entriegelung ihrer zwei Drehachsen zur Positionierung und Beibehaltung des Kopfes in der ganz verriegelten Stellung zum entsprechenden Betrieb in jeder beliebigen Raumstellung erlaubt. Der Kopfmechanismus besteht aus einer Exzenteranordnung mit einem Ausgleicher und Tellerfedern die auf zwei die Verriegelung beider Achsen verursachenden Kegelsätze eine Kraft von 1000 kg ausüben. Im Radialarm ist ein Kettentrieb aufgenommen der durch eine stirnverzahnte Kupplungshälfte in Abhängigkeit von der angestrebten Arbeitsstellung in bzw. außer Betrieb gesetzt wird. Die Maschine umfaßt eine Luftaufbereitungsanlage (Filter + Regler + Luftöler) zum ordnungsmäßigen Betrieb des Motors. An den genannten Motor wird das aus einer Reihe von 7 Schnellwechsel-Bausteinen (-Untersetzungsgetrieben) bestehende Baukastensystem angeschlossen. Dementsprechend stehen dann 7 Ausgangsgeschwindigkeiten (90, 170, 300, 550, 750, 1050 und 2100 U/min.) zur Verfügung, die eine Anpassung der Gewindebohrergeschwindigkeit an die jeweilige Gewindeart erlauben. Im Baukastensystem werden auch die je nach der durchzuführende Arbeit (Blind- bzw. Durchgangslöcher) mit bzw. ohne Sicherheitskupplung ausgeführten Schnellwechsel-Gewindebohrerhalter aufgenommen. Arbeitsbereich Radius 2180 mm Höhe: 1110 mm
