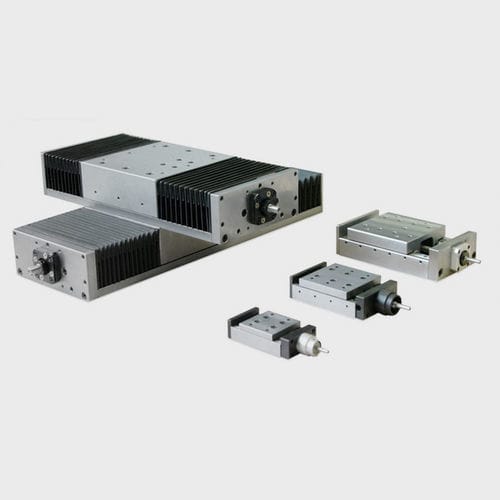

Schrauben-Führungstisch TV series

motorisiertmechanischPräzision

Lineare Präzisionstische, modularer Typ für den Zusammenbau auf X,Y,Z und auf mehreren Achsen. Motorischer Antrieb mit CNC-Steuerung, Bewegung auf Kreuzrollenschienen und Kugelumlaufspindeln. Beachtliche Steifigkeit und Tragfähigkeit. Die Tische der TV-Serie werden für die Realisierung von Positioniersystemen, für den allgemeinen Gebrauch in der industriellen Auto- mation und für leichte mechanische Arbeiten. Die in den Tabellen angegebenen zulässigen Belastungen sind als theoretische Maximalwerte sowohl für das Schienensystem als auch für die Schubkraft auf die Antriebsschraube zu betrachten. Für eine korrekte Anwendung der Tabellen in Bezug auf Genauigkeit, Steifigkeit, Lebensdauer und Sicherheit des Systems ist es notwendig, die entsprechenden Sicherheitskoeffizienten zu berücksichtigen. Zu diesem Zweck siehe die Tabellen und Berechnungsmethoden in den spezifischen Kapiteln der ROSA SISTEMI-Kataloge für Schienen und Antriebsspindeln. Obwohl die maximal zulässige Geschwindigkeit für die Tische bis zu 40-50 m/min beträgt, werden diese Werte in Anbetracht des kurzen Hubs der Tische, der notwendigen Beschleunigungen und der reduzierten Steigung der Kugelumlaufspindeln nie erreicht. Von der Geschwindigkeit her ist die Begrenzung durch den Kugelgewindetrieb gegeben, woraus sich die zulässigen Werte ableiten. Maximale Drehgeschwindigkeit des Kugelgewindetriebs (n) 2400 n/min Spindelsteigung (p) in mm Die Kugelgewindetriebe und Schienen wurden bei der Montage korrekt geschmiert bei der Montage korrekt geschmiert, d. h. die Schienen mit Öl und die Kugelgewindetriebe mit Fett. Der Zustand der Schmierung des Systems muss jedoch von Zeit zu Zeit überprüft und gegebenenfalls der Ausgangszustand wiederhergestellt werden. Die Tische TV2/TV3 ermöglichen den Einbau von zentralen ölschmiersystemen. Die Tabellen werden zusammen mit den spezifischen Unterlagen über die empfohlenen Schmiermittel geliefert.
