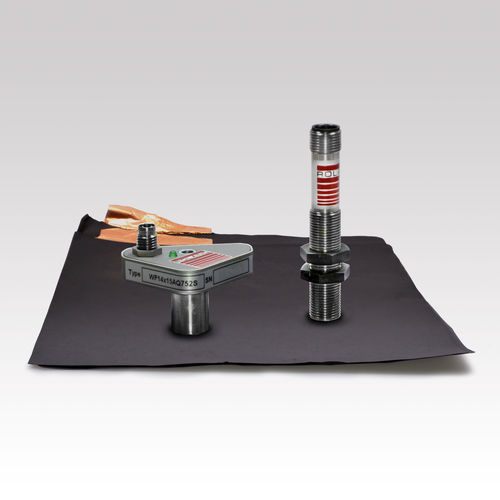

Doppellagensensor für Batteriezelle WF

Einsatzbereich Doppellagen Kontrollsystem für Li-Ionen-Elektroden und dünne nichtmagnetische Folien auf der Basis eines Wirbelstrom Sensors. Dieser Sensor führt eine Doppellagenkontrolle durch und zeichnet sich durch eine sehr schnelle Reaktionszeit (weniger als 20 ms) aus. Merkmale Dickenleitfähigkeitsprodukt: 300 - 3000 / Ohm Wirbelstrommessprinzip Sensorhülse M12x1 (WF12IG453S) zur Befestigung in "Schmalz Wafer Gripper SWG" (WF14x15AQ153S) Sehr schnelle Reaktionszeit weniger als 20 ms Analogausgang für Anschluss an SPS Technische Daten Luftspaltbereich ohne Einschränkung: 0 1,0 mm Absolut größter Luftspalt: 1,5 mm* Luftspaltschwankung während der Messung: ... Luftspalt 0,0 mm < -0,0 / + 0,2 mm ... Luftspalt 1,0 mm < +/- 0,2 mm ... Luftspalt bis 1,4 mm < +/- 0,1 mm Analogsignal Latenzzeit Vollausschlag: < 20 ms Versorgungsspannung: 20 28 VDC Versorgungsstrom: < 50 mA Ausgangsspannung: 0/2 10 V Ausgangsspannungslast: 100 KOhm (min. 20 KOhm) Ausgangsstrom: 0/4 ... 20 mA Ausgangsstromlast: 50 Ohm (min. 0 Ohm / max. 300 Ohm) Temperaturbereich: +15°C ... +45°C (Betrieb) -20°C ... +70°C (Lagerung) Sensorgewicht: 25 g (WF12IG153S) 40 g (WF14x15AQ153S) Konformität: CE *Größere Luftspalte können die Fähigkeit zur Erkennung der zweiten Lage drastisch reduzieren
