RF-Steckverbinder

koaxialPCBSMP

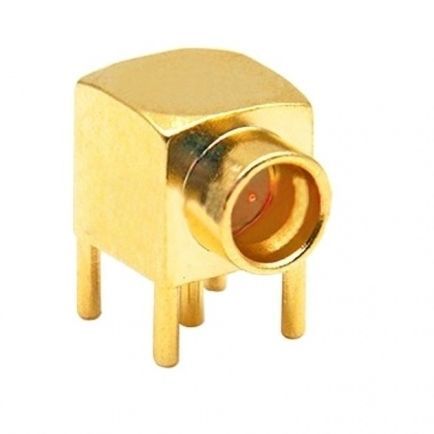

- Kann an Koax, PCB (gedruckte Schaltung), Ummantelung oder Terminal angeschlossen werden; - Kann männlich oder weiblich sein mit einer Impedanz von 50 Ohm; - Das Gehäuse kann gerade oder rechtwinklig sein; - Montagemethode kann Schott, 2-Loch-Panel oder montagefrei sein; - Zu den Befestigungsmethoden gehören Löten, Crimpen/Löten oder Löten/Löten; - Das Gehäuse ist aus Messing oder rostfreiem Stahl. Der SMP-Steckverbinder ist eine Subminiatur-Schnittstelle in der gleichen Größenordnung wie MMCX-Steckverbinder, bietet jedoch einen Frequenzbereich von DC bis 40 GHz. Er wird üblicherweise in miniaturisierten Hochfrequenz-Koaxialmodulen verwendet und ist sowohl als Steck- als auch als Schnappverbindung erhältlich; die Steckerseite kann entweder rechtwinklig oder gerade ausgeführt werden, mit Anschlussmöglichkeiten für 0,047" oder 0,086", halbstarre oder konforme Koaxialkabel. Die Buchsen sind für die Oberflächen-, Durchgangsloch- oder End-Launch-Montage ausgelegt; dieser SMP-Stecker für Leiterplatten hat eine Schnittstelle vom Typ Durchgangsloch und eine Impedanz von 50 Ohm, die Befestigungsmethode verwendet Schirm/Kontaktlöten, sein rechtwinkliges Gehäuse ist aus Messing mit Goldbeschichtung.
