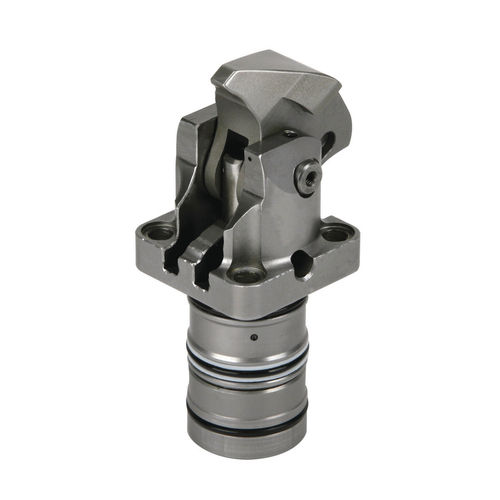

Hydraulisches Spannmittel B1.827, B1.828

doppeltwirkendkompakt

Kompaktspanner Vorteile ● Minimale Abmessungen ● Rohrleitungslose Montage ● Metallabstreifkante für Kolbenstange ● Spannhebel in schmale Taschen einschwenkbar ● Querkraftfreie Werkstückspannung ● Unbehindertes Be- und Entladen der Spannvorrichtung ● Lange Spannhebel an Werkstück anpassbar ● Einbaulage beliebig Durch den minimalen Platzbedarf ist der Kompaktspanner besonders für Spannvorrichtungen geeignet, die nur wenig Raum zum Einbau von hydraulischen Spannelementen zulassen. Als Spannfläche genügt eine Tasche im Werkstück, die nur wenig breiter als der Spannhebel ist. Der hydraulische Kompaktspanner ist ein doppelt wirkender Zugzylinder, bei dem ein Teil des Linearhubs zum Einschwenken des Spannhebels auf das Werkstück genutzt wird. In Entspannstellung ist der Spannhebel so weit hochgeschwenkt, dass eine problemlose Werkstückentnahme möglich ist. Typische Einsatzfälle sind: • Wendespannvorrichtungen in Horizontal- und Vertikal-Bearbeitungsmaschinen • Spannvorrichtungen für die Mehrseiten- und Komplettbearbeitung • Mehrfachspannvorrichtungen mit vielen eng beieinander liegenden Werkstücken • Prüf- und Testsysteme für Motoren, Getriebe… • Montagelinien Einsteck- und Flanschausführung mit pneumatischer Spannkontrolle doppelt wirkend max. Betriebsdruck 250 bar max. Spannkraft: 2,5 - 10,5 kN nutzbarer Spannhub: 4,5 - 8,5 mm zul. Volumenstrom: 4 - 25 cm³/s
