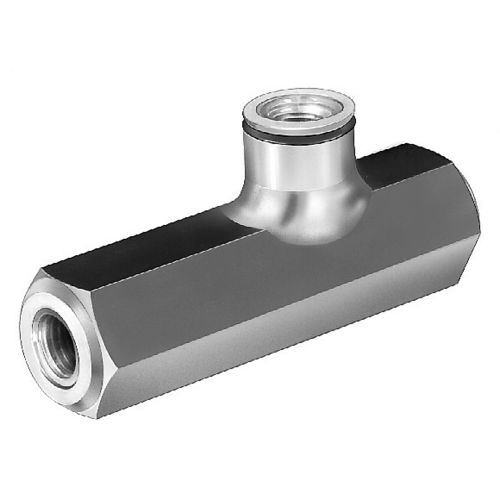

Pilotgesteuertes Rückschlagventil C2.9511 series

VentilGewindeFederdruck

ohne / mit Vorentlastung Rohrgewindeausführung max. Betriebsdruck 500 bar Entsperrbare Rückschlagventile sind federbelastete Sitzventile mit freiem Durchfluss von B nach A und gesperrtem Durchfluss in der Gegenrichtung, der jedoch durch Druckbeaufschlagung von Steueranschluss Z „entsperrt“ werden kann. Der zum Entsperren erforderliche Mindestdruck ist von der Höhe des Gegendrucks am Anschluss A abhängig. Bei der Ausführung mit Vorentlastung wird zunächst ein im Hauptventilkolben untergebrachtes kleineres Sitzventil geöffnet. Das hat folgende Vorteile: • Der Steuerdruck zum Öffnen ist wesentlich kleiner, was den Einsatz von Schwenkspannern mit ungünstigen Flächenverhältnissen ermöglicht. • Der Druckabbau erfolgt relativ sanft. Das schont alle Hydraulikkomponenten und der Geräuschpegel sinkt.
