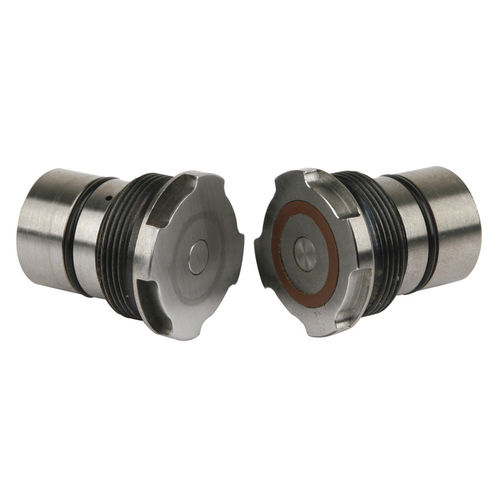

Hydraulischer Koppler F9.461 series

Kupplungselemente werden auf Werkzeugmaschinen mit Palettenwechsler eingesetzt, um Hydrauliköl und Druckluft vom Maschinentisch auf die Vorrichtungen zu übertragen. Diese automatisch schließenden Kupplungen sind planseitig glatt und haben keine vorstehenden Elemente zur Abdichtung. Dadurch ist eine exakte Positionierung nicht notwendig und ein radialer Positionierversatz von bis zu 2 mm zulässig. Die Reinigung der Kupplungsflächen ist aufgrund der glatten Flächen sehr gut möglich. Durch den Wegfall des aktiven axialen Kuppelhubs können vollkommen neue Lösungen der Ankuppelbewegung realisiert werden. Funktion Diese patentierten Kupplungen öffnen ihre Rückschlagventile nicht, wie sonst üblich, durch gegenseitiges Aufstoßen über den Kuppelhub, sondern durch den Druckanstieg in der Leitung. Die inneren Rückschlagventile (Kupplungsstößel) der beiden Kupplungselemente sind als Kolben ausgebildet. Mit einer Druckfeder werden sie im drucklosen Zustand geschlossen gehalten. Sobald sich ein Druck in der Leitung aufbaut, der größer ist als die Kraft der Druckfeder, wird die Kupplung auf der Druckerzeugerseite geöffnet. Der Druck steht nun auch an der Stirnseite der gegen überliegenden Kupplung an und öffnet diese entsprechend. Die Leitung hat nun freien Durchgang zum angeschlossenen Zylinder. Wird die Leitung druckentlastet, schließen die Kupplungen automatisch, sobald der Druckunter den Schließdruck fällt.
