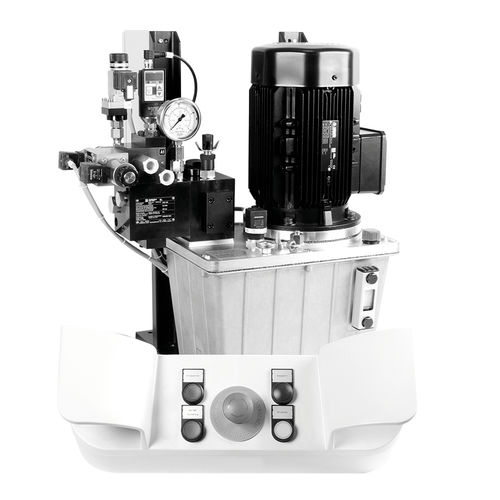

Hydraulikaggregat mit AC Motor D8.013 series

für hydraulische Sperrung

Die Zweihand-Bedienpulte sind bei Vorrichtungen und Anlagen mit Gefahrenstellen zur Ortsbindung beider Hände der bedienenden Person erforderlich, um sie vom Wirkbereich der gefährlichen Bewegung fern zu halten. Die beiden Pilztaster müssen gleichzeitig innerhalb von 0,5 Sekunden betätigt werden. Das Grundgehäuse des Zweihand-Bedienpults ist aus Kunststoff (Lexan 503R Farbe RAL 7035) und mit zwei Pilztaster und einem Not-Aus Schlagtaster bestückt. Das Pult ist mit einem 3m langen Kabel an die Elektrosteuerung angeschlossen. Die Zweihand-Bedienpulte entsprechen den Anforderungen nach EN ISO 13851. Elektrosteuerung Die Elektrosteuerung ist in einem Schaltkasten 300x400x155 mm eingebaut. Dieser ist über einen Montagerahmen mit dem Aggregat verbunden. Der Schaltkasten beinhaltet eine Sicherheitssteuerung für das Auswerten und Steuern aller Komponenten. Hydraulik Die Hydrauliksteuerung dieser Pumpenaggregate ist der Funktionssicherheit des Zweihand-Bedienpult und der Elektrosteuerung angepasst. Sie ist für doppelt wirkende Zylinder ausgelegt. Eine Zylinderbewegung durch das 4/3 Wegeventil ist nur möglich, wenn ein Ventilmagnet bestromt wird. Bei Stromausfall wird die Zylinderbewegung unterbrochen.
