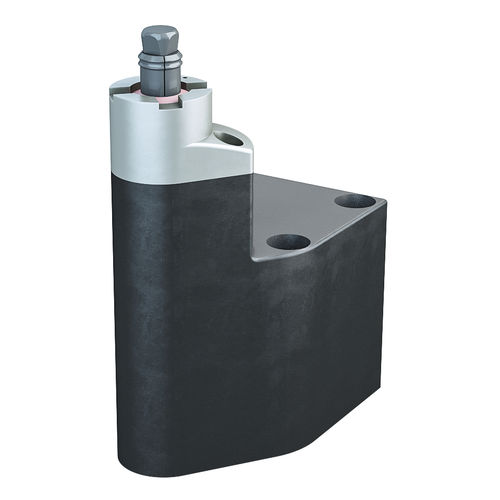

Bohrungsspanner B1.486

hydraulisch gesteuertdoppeltwirkendkompakt

• Pneumatische Auflage- und Spannkontrolle • Bohrungs-Ø 8 – 12 mm • doppelt wirkend • max. Betriebsdruck 80 und 120 bar Der hydraulisch betätigte Bohrungsspanner eignet sich zum Spannen von Werkstücken, die in der Auflagefläche glatte Bohrungen von 8 bis 12 mm Durchmesser haben. Das Werkstück wird direkt auf die gehärteten Auflagen der Bohrungsspanner aufgelegt und deshalb beim Spannen nicht verformt. Da nur in einer Ebene gespannt wird, ist eine 5-Seiten-Bearbeitung möglich. Der doppelt wirkende Hydraulikzylinder betätigt einen exzentrisch am Gehäuserand angeordneten Zugbolzen, in den der Spannbolzen sicher eingerastet ist. Dieser konische Spannbolzen spreizt die gehärtete Spannbuchse, sodass deren Spitzen in die Bohrungsoberfläche im Werkstück formschlüssig eindringen (siehe „Spannprinzip“). Spannbolzen und Spannbuchse sind nach Lösen der Werkstückauflage sehr schnell austauschbar. Der Bohrungsspanner kann dabei auf der Vorrichtung bleiben und es tritt auch kein Hydrauliköl aus. Alle Funktionen können pneumatisch überwacht werden. Durch Nutzung des Sperrluftanschlusses wird der Eintritt von Flüssigkeiten und Spänen in die Spannbuchse verhindert.
