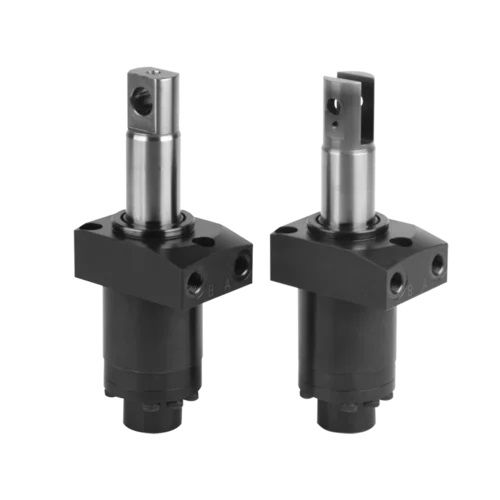

Schwenkspanner B1.8802 series

hydraulischdoppeltwirkend

Hydraulische Schwenkspanner werden zum Spannen von Werkstücken eingesetzt, bei denen die Spannpunkte zum Be- und Entladen der Vorrichtung frei sein müssen. Die Ausführung mit Pendelauge oder Gabelkopf ermöglicht das gleichzeitige Spannen zweier Werkstücke mit halber Spannkraft. Der hydraulische Schwenkspanner ist ein doppelt wirkender Zugzylinder, bei dem ein Teil des Gesamthubes als Schwenkhub zum Drehen des Kolbens benutzt wird. Bei diesem Schwenkspanner ist das Kolbenende als Pendelauge oder als Gabelkopf ausgeführt. Mit einem Doppelspanneisen können so zwei Werkstücke gleichzeitig gespannt werden. Für beide Ausführungen benötig man ein federndes Element, um die Doppelspanneisen in der Entspannposition in waagerechter Stellung zu halten. Pendelauge Das robuste Pendelauge kann hohe Spannkräfte bis zum max. Betriebsdruck von 500 bar übertragen. Das Doppelspanneisen muss der Belastung entsprechend dimensioniert werden.
