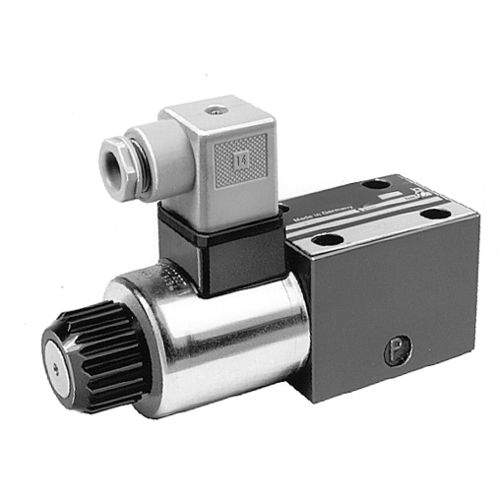

Hydraulik-Wegeventil / Schieber C2.530 series

magnetbetriebendirektgesteuert4/3-Wege

Bauart: Direkt wirkendes Wege-Schieberventil Betätigungsart: In Öl schaltender Gleichspannungsmagnet mit Notbetätigung Anschlussmaße: Lochbild nach DIN 24340 Form A, CETOP 4.2-4.3, ISO 4401 Anschlussart: Montageplatte Abdichtung: 4 Dichtringe 9,8 x 12,8 x 1,8 NBR (werden mitgeliefert) Bestell-Nr. 3002 068 Befestigungsart: 4 Innensechskantschrauben M5 x 50 - 10.9 DIN EN ISO 4762, Bestell-Nr. 3300 466 Anzugsmoment: 8,1 Nm Einbaulage: beliebig Hydraulische Kenngrößen Flüssigkeit: Hydrauliköl nach DIN 51524 Viskositätsbereich: (2,8 ... 500) x 10 - 6 m2/s Temperatur: – 30 ... + 80 ºC Betriebsdruck: Anschlüsse A, B, P ... 315 bar Rücklaufdruck: Anschluss T ... 210 bar Lecköl: ... 20 cm3/min bei 100 bar, ν = 36x10 - 6 m2/s und t = 50 ºC Durchfluss: ... 80 l/min Durchflusskennlinie: gemessen bei ν = 36x10 - 6 m2/s und t = 50 ºC
