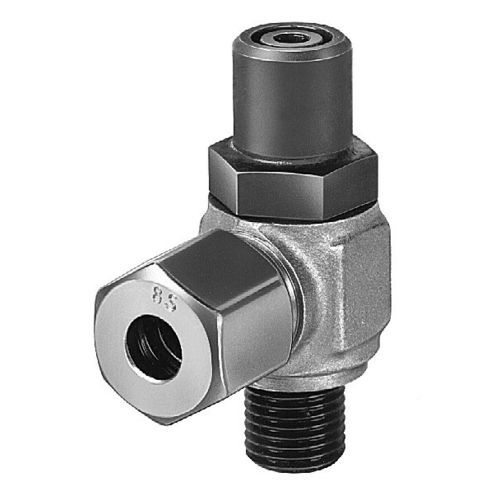

Reduzieranschluss C2.9501 series

hydraulischSchnellBanjo

Drossel-Schwenkverschraubungen werden zur Geschwindigkeitsregulierung von Hydraulikzylindern benutzt. Zwei Ausführungen stehen zur Verfügung. Sie sind mit normalen Schwenkverschraubungen gleicher Größe austauschbar. Zu berücksichtigen ist nur die größere Länge. Ausführung A Drosselung des Volumenstromes vom Rohr- oder Schlauchanschluss zum Einschraubgewinde G 1/4. Freier Durchfluss in Gegenrichtung. Geschwindigkeitsregulierung von einzelnen Zylindern, z. B. Schwenkspanner. Jeder Zylinderanschluss wird mit einer Drosselschwenkverschraubung versehen. Damit kann eine gleichmäßigere Verteilung des Volumenstromes erreicht werden. Ausführung B Drosselung des Volumenstromes vom Einschraubgewinde G 1/4 zum Rohr- oder Schlauchanschluss. Freier Durchfluss in Gegenrichtung. Geschwindigkeitsregulierung bzw. Volumenstrombegrenzung für Zylindergruppen. Die Drossel-Schwenkverschraubung wird entweder direkt in die Montageplatte am Pumpenaggregat oder in eine Verteilerleiste eingeschraubt. Nachteilig sind unterschiedliche Geschwindigkeiten der angeschlossenen Zylinder bei ungleicher Belastung.
