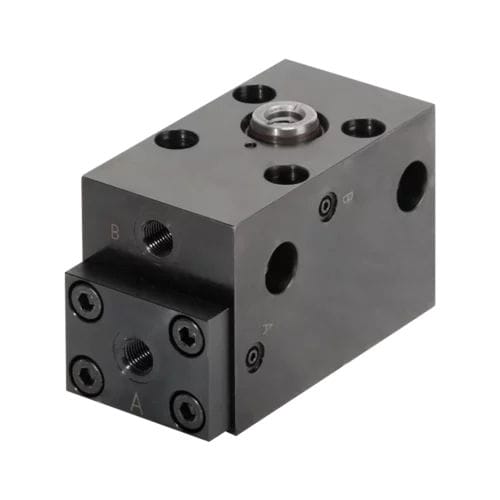

Hydraulisches Klemmelement B1.730 series

zur maschinellen Fertigungfür Werkstückedoppeltwirkend

selbsthemmend doppelt wirkend max. Betriebsdruck 300 bar Das Spann- und Stützelement ist ein hydraulischer Spannzylinder mit einer mechanischen Verriegelung nach dem Keilprinzip. Gegen die Spannkraft gerichtete Kräfte, z. B. Bearbeitungskräfte, werden ohne nennenswerte Nachgiebigkeit vom Keilkolben abgestützt. Die Gegenkraft soll die max. Spannkraft nicht übersteigen. Der Spannbolzen ist mit Innengewinde versehen, damit Druckschrauben zum Höhenausgleich, bzw. angepasste Druckstücke zum Formausgleich eingeschraubt werden können. Das Gehäuse ermöglicht verschiedene Befestigungs- und Anschlussmöglichkeiten. Die Druckölversorgung erfolgt an der Stirnseite mittels Verschraubungen oder wahlweise durch gebohrte Kanäle mit O-Ring-Abdichtung an beiden Seitenflächen oder an der Bodenfläche.
