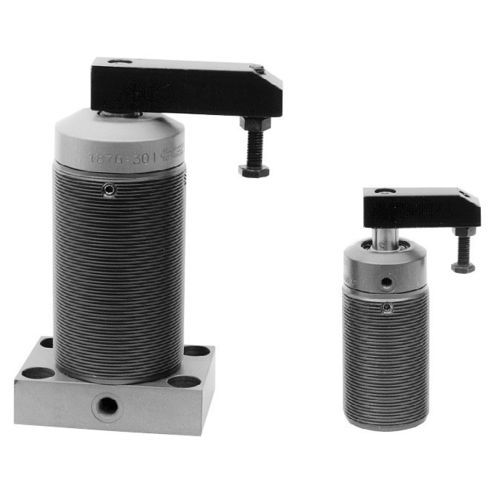

Schwenkspanner J7.201 series

pneumatischMagnetfür Werkstücke

für verstellbare Magnetsensoren doppelt wirkend max. Betriebsdruck 7 bar Pneumatische Schwenkspanner finden dort ihre Anwendung, wo niedrige Spannkräfte ausreichend sind. Der eingebaute Magnetkolben ermöglicht die Abfrage der Spann- sowie der Entspannstellung. Beschreibung Bei Druckbeaufschlagung auf den Kolben schwenkt und senkt das Spanneisen um 90º in die Spannstellung, um anschließend eine axiale Senkbewegung auf einen Spannpunkt auszuführen. Die Positionsüberwachung gibt die erforderlichen Informationen über die Stellung des Kolbens, aber nicht die Stellung des Spanneisens. Die Abfrage erfolgt über elektronische Magnetsensoren (siehe Zubehör), die das Magnetfeld des Magnetkolbens erfassen. Die Schaltpunkte sind durch Verschieben der Magnetsensoren frei einstellbar. Werkstoffe Der Schwenkspanner wird in rostfreier Qualität geliefert. Die Führungsbuchse, Gehäuse, Kolben und Flansch sind aus eloxiertem Aluminium gefertigt. Die Kolbenstange besteht aus rostfreiem Stahl.
