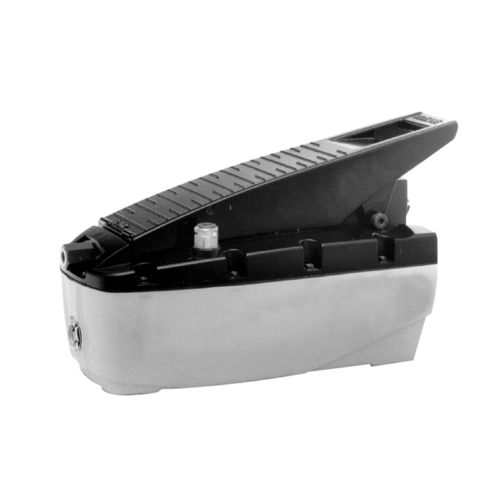

Kolbenpumpenaggregat D8.602 series

TauchstationärIndustrie

Die lufthydraulische Spannpumpe eignet sich für kleinere hydraulische Spann- und Montagevorrichtungen mit einfach oder doppelt wirkenden hydraulischen Elementen. Einfach wirkende Ausführung Die lufthydraulische Spannpumpe wird manuell betätigt. Durch einfaches Betätigen des Fußpedals wird die Vorrichtung ge- oder entspannt. Die Pumpe fördert so lange Öl, bis der gewünschte Betriebsdruck erreicht ist. Der Luftdruck wird über eine pneumatische Wartungseinheit eingestellt. Der Öldruck wird über ein integriertes Rückschlagventil gehalten. Bei Leckagen fördert die Pumpe nicht automatisch nach! Doppelt wirkende Ausführung Beim Drücken des Fußpedals werden die angeschlossenen doppelt wirkenden Hydraulikzylinder je nach Stellung des 4/3-Wege-Handventils aus oder eingefahren. Das Pedal wird solange gedrückt, bis die Zylinder in Endstellung sind und der gewünschte Öldruck erreicht ist. Nach Loslassen des Pedals fördert die Pumpe bei Druckabfall auf der Ölseite nicht nach! Das Fußpedal kann aber auch durch den seitlich angebrachten Stift mit der Bezeichnung „PUSH INTO LOCK“ verriegelt werden. Dadurch ist die Pumpe ständig mit Luft beaufschlagt. Die Zylinder werden dann ausschließlich über das 4/3-Wege-Handventil aktiviert. Geringe Leckagen werden von der Pumpe ausgeglichen und der Öldruck konstant gehalten. Wichtiger Hinweis Für einen industriellen Dauereinsatz empfehlen wir die lufthydraulische Spannpumpe nach Katalogblatt D 8.600.
