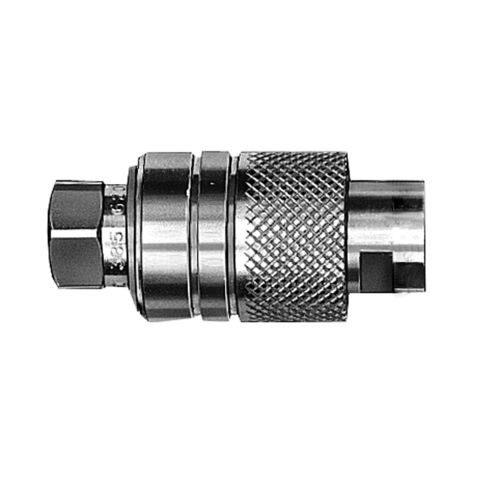

Schnelltrennbarer Anschluss F9.381 series

hydraulischSchnellG

Die Schnellverschlusskupplung ist eine beim Lösen automatisch verschließende Kupplung robuster Bauweise. Der An- bzw. Abkuppelvorgang kann durchgeführt werden, wenn beide Kupplungsteile drucklos sind. Das Verschieben der Arretierhülse in die jeweilige An- bzw. Abkuppelrichtung ermöglicht eine bequeme Einhandbedienung. Ankuppeln „Push“ Die gerändelte Schiebehülse des Kupplers wird von Hand nach vorn geschoben. Der Kuppler muss gegen die Federkraft der beiden Dichtkegel auf den Nippel auf mechanischen Anschlag geschoben werden. Wird die Hülse in dieser Stellung losgelassen, rasten die Kugeln in der Nut des Nippels ein. Anschließend sollte der Festsitz der Kupplung nochmals geprüft werden. Abkuppeln „Pull“ Die gerändelte Schiebehülse des Kupplers wird von Hand zurückgezogen. Die Kugeln werden frei, und beide Kupplungsteile lösen sich voneinander. Wichtige Hinweise Die Kupplung nur drucklos betätigen. Nach dem Abkuppeln Kuppler und Nippel mit dem angehängten Staubschutz versehen, wie auf den Bildern dargestellt. Bleibt die Kupplung angekuppelt, müssen auch die beiden Staubschutzkappen zusammengesteckt werden, wie das obere Bild zeigt.
