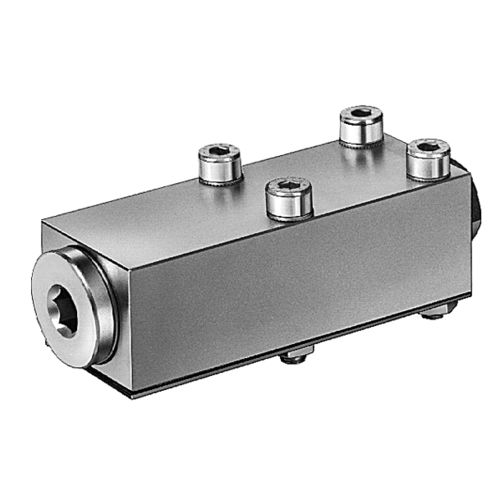

Vorgesteuertes Rückschlagventil C2.9512 series

mit SchwenkabdichtungVentilKolben

ohne / mit Vorentlastung Flanschausführung max. Betriebsdruck 500 bar Entsperrbare Rückschlagventile sind federbelastete Sitzventile mit freiem Durchfluss von B nach A und gesperrtem Durchfluss in der Gegenrichtung, der jedoch durch Druckbeaufschlagung von Steueranschluss Z „entsperrt“ werden kann. Der zum Entsperren erforderliche Mindestdruck ist von der Höhe des Gegendrucks am Anschluss A abhängig. Bei der Ausführung mit Vorentlastung wird zunächst ein im Hauptventilkolben untergebrachtes kleineres Sitzventil geöffnet. Das hat folgende Vorteile: Der Steuerdruck zum Öffnen ist wesentlich kleiner, was den Einsatz von Schwenkspannern mit ungünstigen Flächenverhältnissen ermöglicht. Der Druckabbau erfolgt relativ sanft, das schont alle Hydraulikkomponenten und der Geräuschpegel sinkt. Einsatz Sperrung leckölfreier Zylinder in Verbindung mit nicht leckölfreien Wegeventilen und Druckhaltung auf abgekuppelten Anlageteilen (Spannpaletten). Mit der Flanschausführung lassen sich rohrleitungslose Verbindungen auf dem Vorrichtungskörper verwirklichen.
