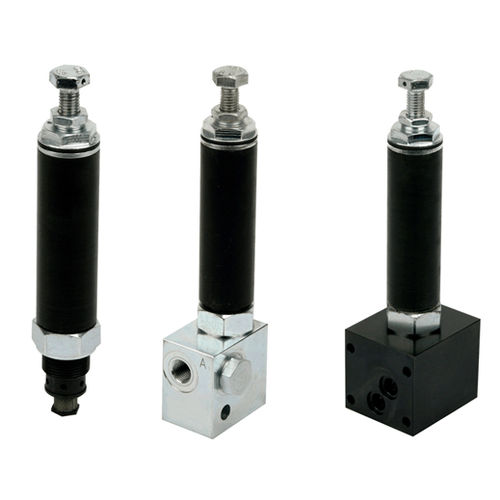

Druckminderungsventil C2.9533 series

SitzEinschraubSitz

Druckregelventile halten den Ausgangsdruck weitgehend konstant, auch bei veränderlichem, aber immer höherem Eingangsdruck. Einen Ausgangsdruckanstieg über den Einstell­druck hinaus kann diese Ausführung ohne Überdruckfunktion nicht kompensieren. Unterhalb des eingestellten Ausgangsdrucks fließt das Hydrauliköl ungehindert von P nach A und zurück. Bei Druckanstieg wird die ein­gestellte Federkraft überwunden und ein Rück­schlagventil sperrt den Durchfluss hermetisch dicht ab. Damit wird ein weiterer Druckanstieg verhindert, auch bei weiter steigendem Ein­gangsdruck p. Sinkt der Öldruck, z. B. bei einer verbraucherseitigen Leckage, wird das Rückschlagventil durch eine starke Druckfeder gegen den anstehenden Eingangsdruck p geöffnet. So kann Hydrauliköl nachfließen, bis der eingestellte Ausgangsdruck wieder erreicht ist. Ansteigenden Ausgangsdruck, z. B. infolge Öler­wärmung, kann dieses Druckregelventil nicht wieder abbauen (siehe wichtige Hinweise). Ein Rückfluss von A nach P ist nur möglich, wenn der Eingangsdruck p unter den eingestell­ten Ausgangsdruck abfällt. Ausführungen Das Druckregelsitzventil C 2.9533 ist in den Ausführungen als Einschraubventil, für Rohrgewinde- oder Flanschanschluss erhältlich.
